AUDEMARS PIGUET Royal Oak愛彼皇家橡樹Jumbo超薄腕錶的小型格紋面盤

AP皇家橡樹小型格紋面盤是如何製作的?和大型格紋、超大型格紋有什麼差異?

Jun 13, 2022

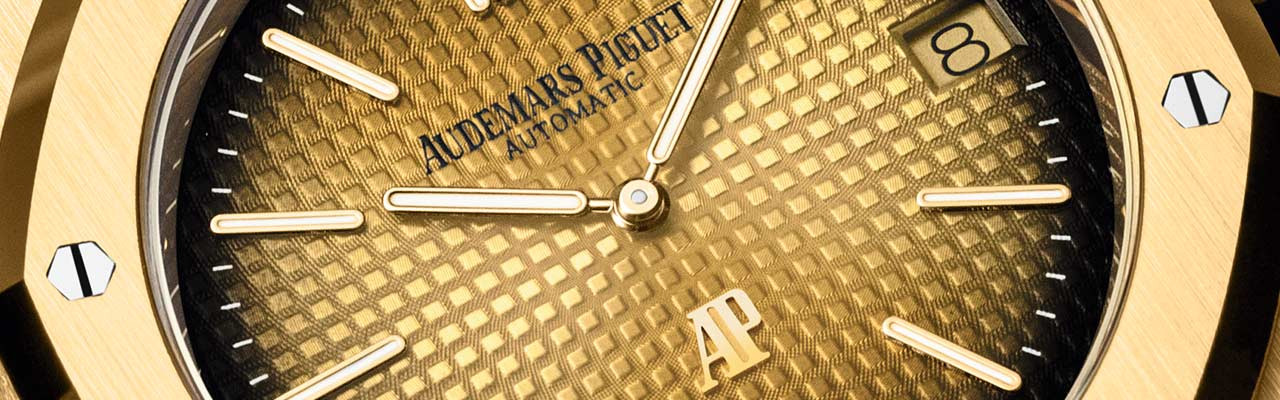

愛彼皇家橡樹Jumbo超薄腕錶配置小型格紋面盤,此款還做了煙燻漸層邊緣。

愛彼AUDEMARS PIGUET(AP)皇家橡樹的經典形象除了八角形錶圈、六角螺絲(其實是螺母)之外,就是立體格紋面盤了!它還分成39mm皇家橡樹Jumbo超薄腕錶、皇家橡樹陀飛輪等錶款用的Petite Tapisserie小型格紋,非超薄的自動款、計時碼錶、石英款等用的Grande Tapisserie大型格紋,以及離岸型使用的Méga Tapisserie超大型格紋。

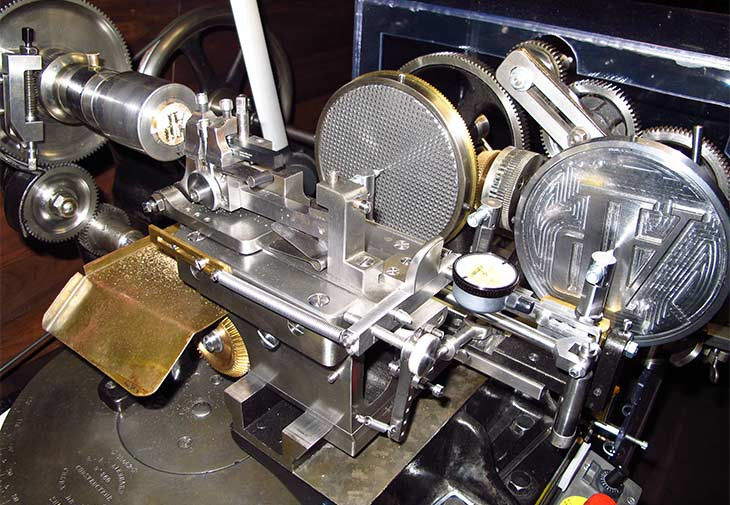

愛彼皇家橡樹格紋面盤機刻雕花機
左側小圓盤是雕刻中的面盤(小型格紋配AP文字),右側兩個大圓盤分別是小型格紋、AP字樣的模版。賴彥嘉攝

大型和小型格紋面盤都是用機刻雕花工藝製作,而超大型格紋看起來像是沖壓或CNC電腦車床切削成型,表面平整,印象中沒看過AP說明製作方法,如果你知道的話,歡迎到城邦國際名表「大人的時計」FB社團分享。在知道它們的差異之後,我們先來看看大、小型格紋面盤是如何製作出來的。

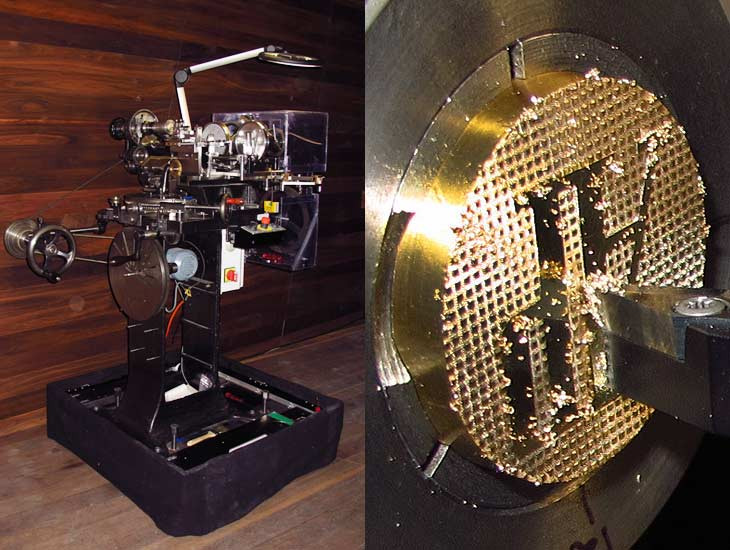

愛彼皇家橡樹格紋面盤機刻雕花機
左為製作面盤的機器全貌,右為雕刻中的示範性質面盤。這台瑞士製的機刻雕花機產於1918年。賴彥嘉攝

小型、大型格紋面盤用的是錶友熟悉的機刻雕花工藝(Guilloché),只是它的紋樣和傳統不同,而且更立體。機刻雕花機台的基本配置有一個比面盤大很多的模版,這模版決定雕出的紋樣是什麼;以皇家橡樹面盤來說,雕出的紋樣就是立體格紋。不過,如果只展示雕刻格紋有點單調,於是在2012年愛彼皇家橡樹40週年活動中,展示的這台機刻雕花機配了小型格紋、AP字樣兩種模版,雕出來的面盤就是在小型格紋上還有立體的AP字樣。

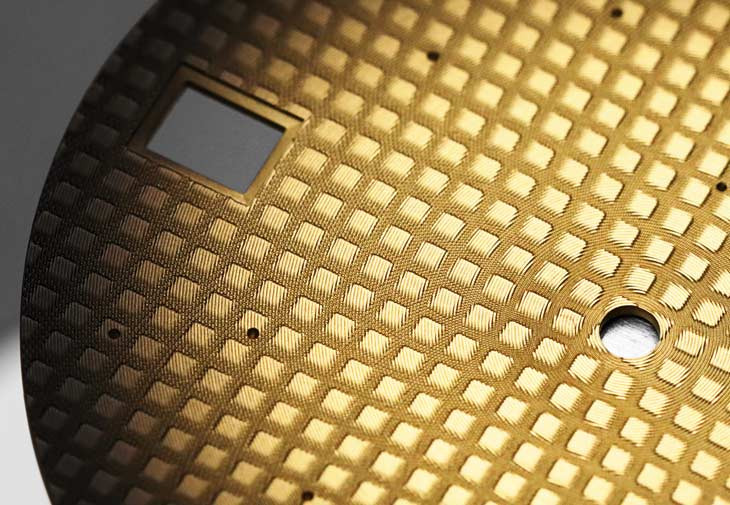

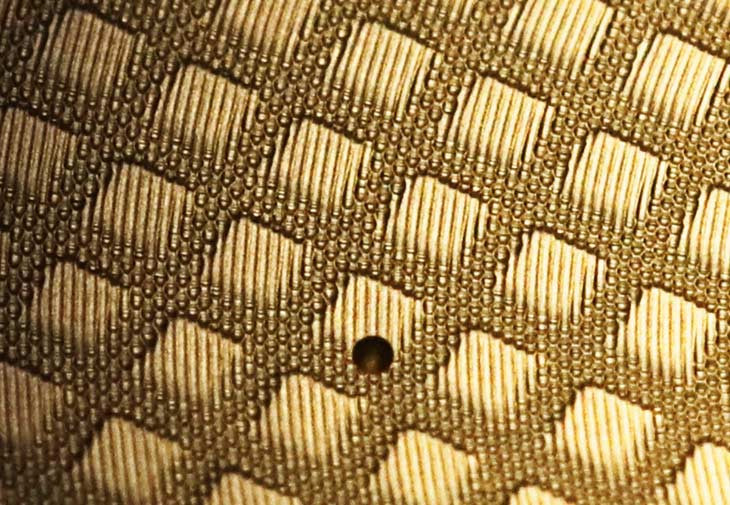

AUDEMARS PIGUET Royal Oak愛彼皇家橡樹Jumbo超薄腕錶的小型格紋面盤特寫
除了立體格紋之外,還有細密的螺旋紋,這些紋路是漂亮折射的關鍵。

AP用的這類機刻雕花機大多是百年以上的古董,雕刻時模版和面盤會一起按螺旋紋由外緣向圓心旋轉,雕刻刀便在面盤上留下微縮的模版紋樣,相當精細。目前的機具都裝上轉速適當的馬達,匠師把模版、面盤放好,機具的雕刻力道、轉速等調整OK,就能自動雕刻。不過,由機器雕刻仍是很費時間的,而且模版的立體格紋起伏不小,機具在振動中雕刻有可能產生偏差,匠師需要時時注意。

後文有小型格紋面盤特寫,最後還有製作過程的影片,可別錯過囉!

一般的面盤/錶盤製作工藝,請看 <腕錶面盤是怎麼做出來的? 從設計到製作一次說清楚> 。

AUDEMARS PIGUET Royal Oak愛彼皇家橡樹Jumbo超薄腕錶的小型格紋面盤特寫
放大之後更能看清機刻雕花的細節。

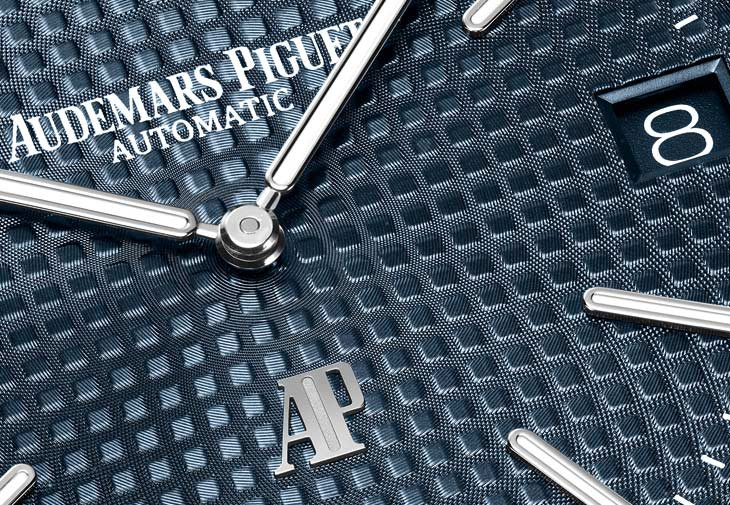

AUDEMARS PIGUET Royal Oak愛彼皇家橡樹Jumbo超薄腕錶的小型格紋面盤
AP皇家橡樹的藍色小型格紋面盤。
