精密車削典範 URWERK UR-210

Jul 6, 2015

URWERK UR-210

URWERK獨樹一格的衛星式時間指示靠著與HARRY WINSTON海瑞溫斯登合作的OPUS V打響名號,以翻轉的方塊及可變長度的指針取代了時分針,發動了新一代的時間指示革命。UR-210是2012年推出的作品,它更進一步,以尺寸驚人的超大型逆跳分針帶來更進一步的視覺饗宴,氣勢驚人的霸氣外觀,更是精密車削的至高傑作。

URWERK的兩位創始人在衛星式時間指示(Satellite System)上多有創見,在傳統鐘錶上這種類型的指示方式只能在二維空間中運動,與一般的指針運作相彷,也就是傳統的「Wandering Hour」,最早出現於十七世紀,但當時是運用在體積驚人的鐘上,到了二十世紀時有幾個知名品牌把同樣的原理用在懷錶上,後來更微縮到手錶裡。

構造類似兒童樂園裡的遊樂設施「咖啡杯」,URWERK較早的作品UR-203就把平面構造發揮到極致。而UR-210有著更多突破,它把原本只在平面上運行的星輪轉換為立體旋轉的方塊,用來指示小時;雖然基於同樣的原理,設計、製作、組裝及運作難度卻是幾何級數般增加。

UR-210

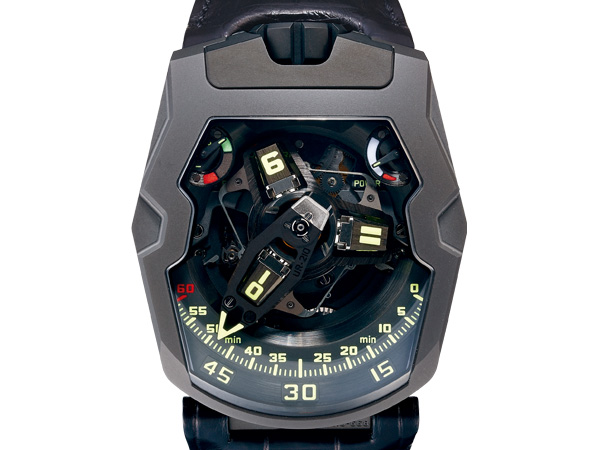

UR-210絕對超脫傳統鐘錶的外觀會給人極深刻的印象,而超大型逆跳分針會在逆跳的一瞬間讓人目瞪口呆,運作的流暢滑轉簡直是逆跳手錶中的無上典範,它是極少數、如果不是唯一人眼能夠看到完整逆跳動作的手錶指針,整個跳動幅度約是120度左右,而跳動的優雅及緩慢,就像是芭蕾舞者一般,恰與它橄欖球員般的勇猛外觀形成強烈對比。

指示結構看來極度複雜,但仔細看就能發現奧妙所在,整組指示結構可以粗分成逆跳的分針以及顯示小時的翻轉方塊結構,兩者除了以固定傳動比(1:3)同步運轉之外,其實是完全分開的。立體翻轉的Wandering Hour固定以每三個小時繞行面盤一整圈的速度前進,而逆跳分針每個小時逆跳一次。因為它的逆跳分針尺寸太引人注目,因此就從它談起。

超大型逆跳秒針與翻轉小時方塊的完美結合,如此結構製作難度遠比絕大多數品牌推出的陀飛輪可觀,幾乎所有零件都得靠先進的材料科技及加工技術才可能達成。

它的運作原理跟手錶上絕大多數逆跳指針並不相同,多數逆跳指針都是以蝸形齒結構帶動,但它因為尺寸巨大,並不只是帶動一根輕如毫毛的指針,而是一整組巨大的鏤空指針結構,如果採蝸形齒,顯然無法保證經久耐用。因此它另闢蹊徑,把繞著面盤運行的時針結構,當作分針的動力來源,讓時針牽動分針前進。

分針的軸連結著一個筒形的彈簧,隨著時間過去,它會逐步蓄積彈力。在分針到達六十分鐘刻度時,一組上下重疊、由分別是三枚輪齒的兩片同軸齒輪形成的齒輪組會放開分針與時針結構的嚙合處,這時分針中心的圈簧發揮彈力,把分針沿著導軌送回零分鐘的歸零位。

這組由齒輪組、時針結構以及導軌所組成的離合結構設計極為巧妙。如果向後調校時間,分針運作也不會被卡死,因為分針與時針的運作方式不像傳統時分針是完全咬死的,它就是一組結合了限位彈簧(保證逆跳時停在歸零位)、機械式限位開關(同軸齒輪組)的大型逆跳結構。

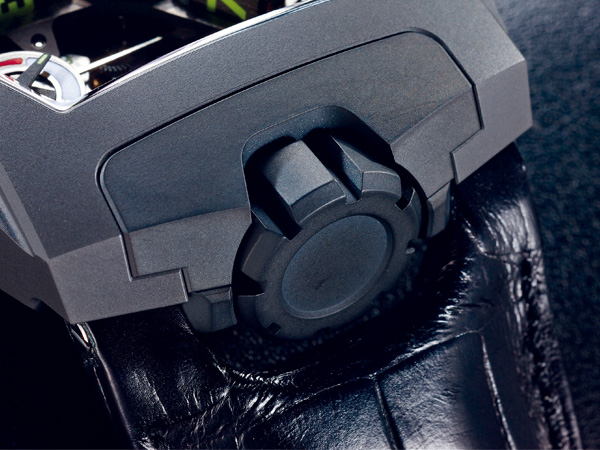

非常重要的錶冠,因為擁有這款錶的人,很難不時時心癢難耐想觀賞逆跳分針的優雅動作,芭蕾舞伶般絕美而彷彿暫停在空中的身影讓人無法自拔。

相對於平面式的衛星顯示系統,立體式顯示就是改變了指示構件的旋轉方式而已。雖說原理上完全相同,但在製作上就完全不是這麼一回事,那是整組零件製作工法、工序還有組裝流程的大革命,所有零件都不是現成零件,所有結構全部從零開始,加上所有零件體積極度迷你,因此若非科技已經進步至今日多軸精密加工機具燦然大備的現代,任他再天縱英明的製錶師也做不出這款錶。

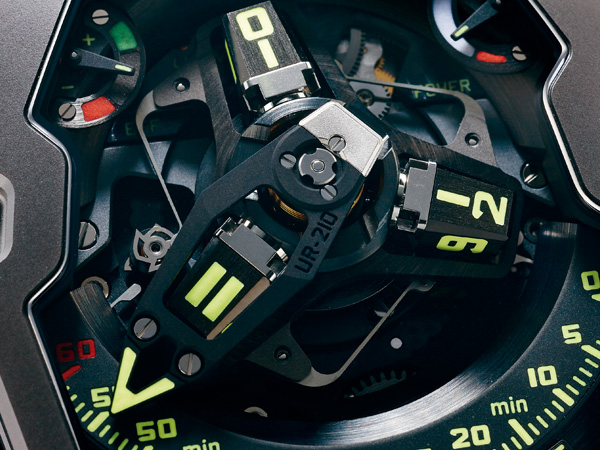

先前提到時針結構每三個小時會繞行面盤一圈,而整個結構中共有三個可翻轉的方塊用來指示小時,走時輪系帶動的其實是整組結構而非方塊。每個方塊有四個面,正好足以指示12個小時,小時方塊與分針嚙合之前,會經過一枚凸齒,推動方塊的軸旋轉90度,只有在此處方塊會得到動力,翻轉到下一個數字。因為這個類似「立體馬爾它十字」的結構,因此即使是倒轉調整時間,小時數字也會隨之倒退,不會發生任何卡死的危險。

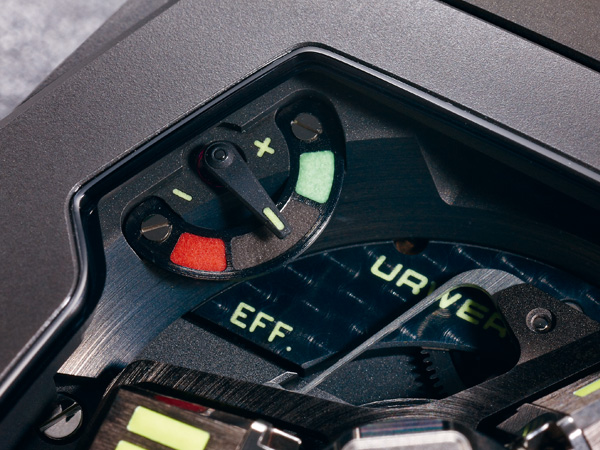

用來指示過去2小時中上鍊效率的獨特指示,與三段式上鍊效率切換搭配使用,非常獨特而體貼的設計;比起其他品牌的扭力品質指示更有實效。

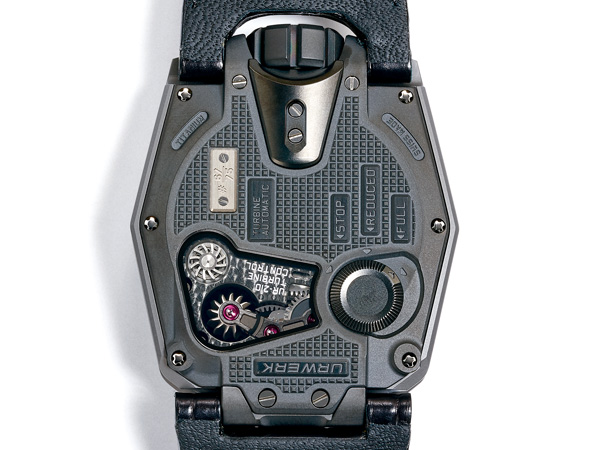

這款錶第三項值得大書特書的創新結構,是三段變速自動上鍊系統,可分為全速(Full)、減速(Reduced)以及停止(Stop),而它的奧妙處,在於它使用風壓減速。這個構想本身行之有年,也被實際用在自鳴鐘上,但用在錶上都是近年來的事,最有名的結構是問錶上的調速裝置,用風壓來調整敲擊頻率;簡單來說,這是一組以風為動力的空氣剎車。URWERK則在自動盤上連結了兩個微型渦輪葉片,在錶背上則設置了可撥動的調速開關。

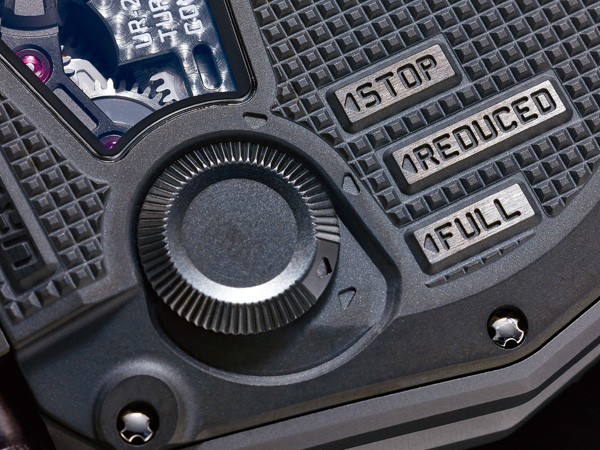

三段可調的開關,透過調節風壓通道口徑大小完成任務,而非單純以傳動比改變上鍊效率,雖然減少自動盤旋轉的結果相同,但想法途徑全然有異。
用風壓降速完全可以理解,它就是利用渦輪被自動盤帶動時也會捲起氣流,靠著空氣阻力降低自動盤的動能;真正的重點在於它的撥動開關,在切換全速及減速時,所使用的方式是改變氣流通道的口徑,而非改變渦輪與自動盤的傳動比,但當切換到「停止」時,則是將渦輪及自動盤完全止動。

設計旨趣主要是怕自動盤運作時受外力衝擊而對零件造成損壞,為了加強它的效用,面盤上還特地安排了儲能指示以及發條效率指示,方便用家依照實際使用狀況調節上鍊效率。反過來說,這也代表URWERK對這組上鍊結構的效能極具信力,它勢必是採用了極重的自動盤提高上鍊效率,才足以應付方塊翻轉以及大逆跳分針的動力需求。

技術資料:

直徑43.8×53.6mm PVD AlTiN鍍黑/鈦合金錶殼/翻轉小時、逆跳分針、儲能及過去兩小時上鍊效率指示/UR-7.10自動上鍊機芯,51石,儲能39小時,三段式自動盤上鍊效率開關/藍寶石水晶鏡面/防水30米/參考價NTD 5,260,000(實際價格以官方公告為準)
