雅典錶用矽與鑽石打造核心零件

Nov 18, 2015

雅典錶UN-118機芯的鑽石矽的擒縱叉,在矽材質外面覆了一層人造鑽石。
你一定聽過鑽石和高科技業的半導體,但可知道這和最新的製錶技術也很有關係?傳統上的機芯零件都是由金屬材料製成,進入21世紀後,製錶界應用了科技業的半導體技術,才出現了矽游絲、矽齒輪等等零件,而雅典錶(ULYSSE NARDIN)就是最早將矽應用到市售腕錶的品牌,她甚至還研發出以人造鑽石製造的機芯零件。雅典錶並非只是用新材質替代金屬生產原有型式的零件,而是跳脫傳統思考,發展出善用新材質優勢的新擒縱裝置,十足可謂現代製錶先鋒!

歷史上著名的航海鐘生產者雅典錶,在現代製錶界的創新領域裡,她仍是重要的領導者。2001年推出的奇想(Freak)卡羅素腕錶配置了世界首創的矽質雙擒縱輪,成為第一只使用矽零件的腕錶,從此打開了未來製錶之路。

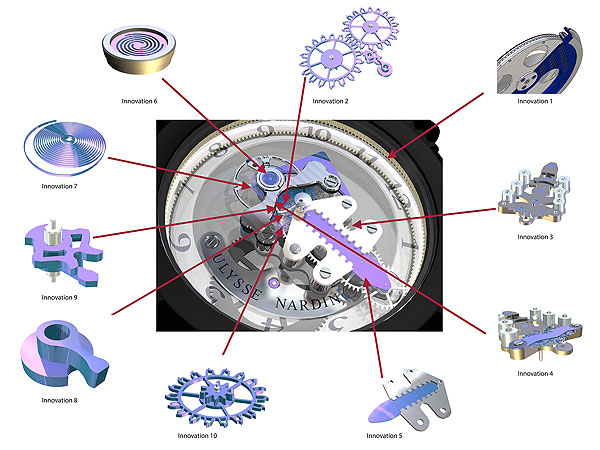

在2007年雅典錶的InnoVision概念錶中,從游絲到軸承等共有8種零件以矽材質製作,揭示了後來矽材質應用的各種可能性。
為什麼要拿矽和鑽石來做機芯零件?雅典錶可不是為了搞噱頭。矽和鑽石的物理特性之一就是硬,幾乎不會磨損;它們完全不含金屬成分,所以絕沒有受到磁力力干擾的可能。加上矽的製作工藝特殊,做出來的表面非常光滑。不易磨損又很光滑,就表示即使沒有潤滑油,機芯也能運作得很好。更妙的是,矽和鑽石雖然硬,但做成細絲或薄片時,反而能有彈性,於是成了極佳的游絲材料。話說回來,拿天然鑽石來做零件的話,這種設計不可能普及,所以,雅典錶除了發展矽技術、研發人造鑽石之外,還做出了創新的鑽石矽(DIAMonSIL)材質,應用到機芯零件製造上面。矽與鑽石材質雖然有很多好處,不過硬的東西也相對的更脆,這不只考驗著生產技術,也考驗著組裝和維修保養的工藝。有了這樣的基本概念,再往下看,就很好懂啦!

傳統的機芯零件中,除了寶石之外,都是金屬材質,但金屬必須要適當潤滑才能順暢運作,而且含鐵、鎳......等等金屬還可能有受磁之虞。早在上個世紀,為了解決潤滑問題,就有廠家應用塑料製造機芯零件,塑料零件可以做到光滑的表面,不用添加潤滑油也能行走如常,可惜硬度不夠易磨損,耐用性較差;更要命的是質感不佳,怎麼用在高級錶上?隨著技術的提升,升級後的塑料零件再次走入瑞士機械錶的世界,但通常只應用在較低端的錶款之中,礙於其根本問題,仍不適合高端腕錶使用。而矽具有質地堅硬、質量輕、防磁、免潤滑、有彈性等特性,因此很適合用於動作頻繁的擒縱叉、擒縱輪,以及容易受磁的游絲。更重要的是,由於工藝特殊,矽能做成傳統工藝造不出來的怪狀零件,提供工程師更大的創意空間。

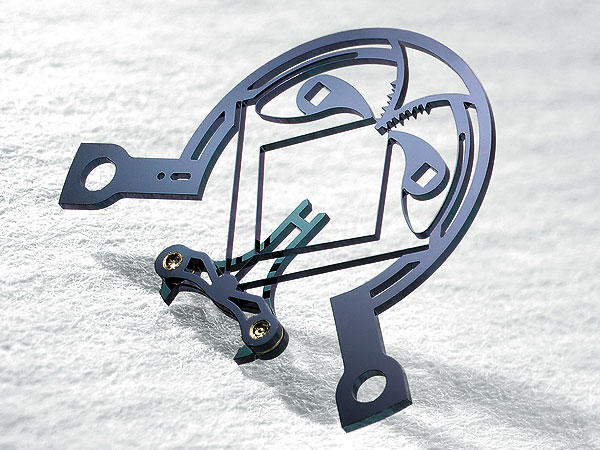

利用矽的彈性特點,設計了雅典錶錨式擒縱叉與恆定動力結構,後者主要靠中間的幾條矽質細絲產生彈力,把從發條傳來的能量均衡傳至擒縱叉、擺輪。
有先見之明的雅典錶,與瑞士重要的矽零件製造商Sigatec以及人造鑽石生產商Diamaze緊密合作,並分別與之成立合資公司,確保在製錶界的技術領先地位。矽是不錯的製錶材質,但鑽石效果比矽更好,因此後來雅典錶又發表了純鑽石材質的雙擒縱輪與游絲。以人造鑽石生產零件的時間更長、成本太高,雅典錶希望發展出能擁有鑽石特性並適合量產的材質。在持續研發後,科學家們終於研究出在矽零件表面附上一層薄鑽石的技術,這層鑽石就能讓矽零件擁有與鑽石相同的硬度,成為製做擒縱輪、擒縱叉的最佳材料。

綜觀雅典錶新材質零件的發展,一直保持在領先的地位。從幾個里程碑來看,2001年發表使用矽質雙擒縱輪的奇想卡羅素腕錶;2005年推出應用鑽石零件的奇想卡羅素Diamond Heart腕錶。2007年以鑽石矽製作的零件隨奇想鑽石矽卡羅素腕錶問世;同年,在雅典錶的InnoVision概念錶中,更利用矽做成橋板、避震軸承、齒輪軸承、擺輪轉盤等等,這些概念性的應用,到了2008年已有一部分應用到Sonata矽晶體限量腕錶上,以實踐證明了概念的可行性。2011年發表的UN-118自製機芯配備了矽游絲和鑽石矽的擒縱輪、擒縱叉,這款機芯將會廣泛使用,而不是像奇想或是Sonata系列之類的收藏型腕錶所用的機芯那樣稀少,這表示矽、鑽石矽零件面對日常使用也不會有問題。這些零件從研發、首次發表到現在,雅典錶仍對它們做了許多的優化改良工作,如今已非常成熟。

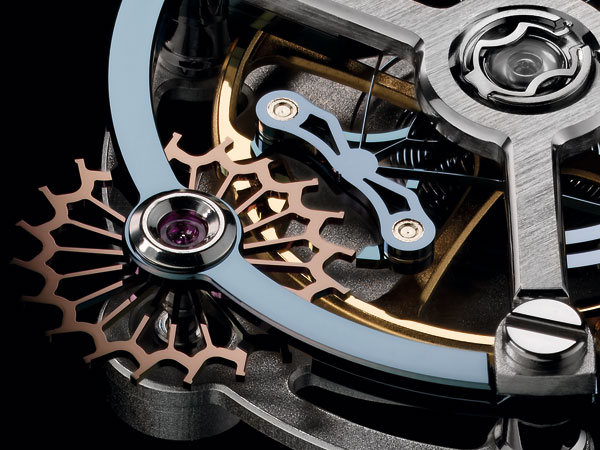

2014年雅典錶發表了與傳統錨式擒縱裝置大相徑庭的雅典錶錨式擒縱裝置,它不只以矽質零件實現創新結構,同時還將擒縱裝置模組化,更便於應用。
對於新材質的創新利用,雅典錶並不滿足於上述的成就,2014年發表了顛覆傳統的雅典錶錨式擒縱裝置,這個裝置的原理與芝柏的恆定動力擒縱相似,但設計有很大差異。最重要的是,雅典錶希望能把這款擒縱推廣應用到一般錶款上,因此體積不大,未來有很大的發展空間。

總觀來說,雅典錶是一個富有強大技術,又實事求是的品牌,對新材質的技術發展並非只為了吸引眼球,而是真正考慮到機械腕錶的未來,發展可以讓製錶業與時俱進的技術,使未來的腕錶既能保有傳統精緻的機械工藝,又能融入現代科技,兼具賞玩與精準、可靠的特性。

文/賴彥嘉
