萬國錶 IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

天文、曆法、機械錶 IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶 [影片]

Aug 4, 2020

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶
葡萄牙Sidérale Scafusia以機械製錶工藝連結了天文觀測與時間的奧祕。

前幾週和同事聊到恆星時的問題,接著說到能夠顯示恆星時的萬國表IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶,同事還發現IWC官網上有一個恆星時計算器,可以顯示地球上任一城市的當下恆星時。雖然仍沒完全搞懂恆星時的計算方式,不過引起了對IWC這款天文錶的興趣,它不只有複雜的天文時間,連萬年曆的顯示方式也很特別,而且,超大型的陀飛輪還隱含了恆定動力裝置。這雖然是2011年就發表的錶款,但很多人應該還跟它不熟。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

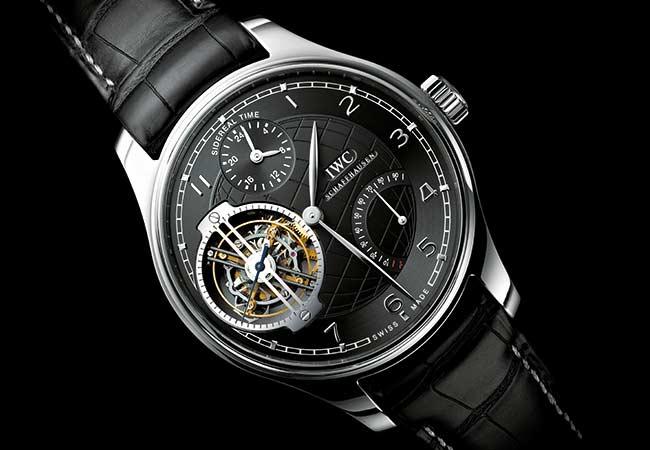

葡萄牙Sidérale Scafusia;直徑46mm 鉑金錶殼/時間指示、萬年曆、恆星時、閏年、日數、星空圖、日出日落時間、動力儲存顯示/Cal.94900手動上鍊機芯,儲能96小時,恆定動力陀飛輪裝置/藍寶石水晶鏡面/防水30米/參考價請電洽(02 )8101 8255/客製化錶款

一天24小時,一年365天的概念都是從天文觀測簡化而來,因為是簡化過的數據,所以與實際的天體運行之間存在著差異,時間久了就會產生較大的誤差,因而需要透過閏年來修正,這就是所謂的曆法。IWC Sidérale Scafusia腕錶能按目前所用的西曆曆法規則運作,再加上天文星象、恆星時等功能,最能反映時間與天文觀測的關係。

在機械腕錶上指示各種天文訊息並不容易,不僅要熟悉天體運作的規律,還要經過仔細計算與設計,才能以機械裝置呈現出正確的天文信息。即使在技術發達的現代,能夠顯示星空的天文腕錶仍很少見,而兼具陀飛輪、萬年曆等功能的更是鳳毛麟角。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

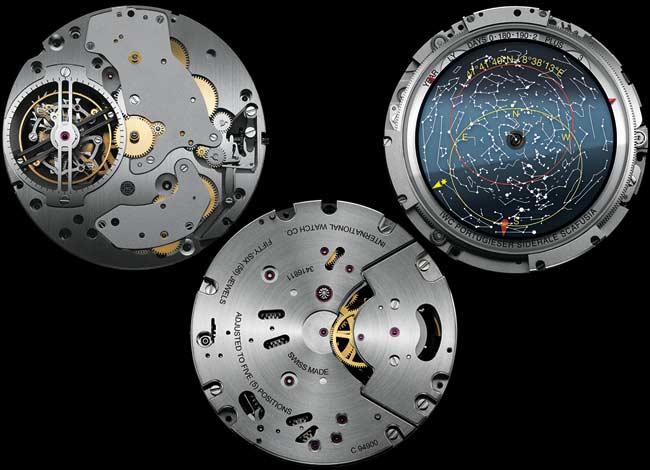

Cal.94900手動上鏈機芯;此機芯包括機芯主體以及天文模組所組成,零件超過500枚,相當精密。上圖呈現了機芯的正、反面以及天文模組。

手腕上的穹蒼

在科學還不夠發達的年代,夜晚的星空提供了人們想像力馳騁的空間,中國的牛郎織女、希臘的星座神話皆由此而生。另一方面,古人雖不了解天體運行的原理,卻也早在數千年前,就能從天文觀測中明白天體運行的周期,進而建立曆法,展現了理性的光輝。一只天文腕錶正是這種浪漫情懷與理性思維的結晶。

在五光十色的大都會中,地表上的燦爛燈光把夜空照成一片灰藍,唯一看得到的天體幾乎只剩下月亮。就算還能看到幾顆亮星,四周的高聳建築也會阻擋你的視線,仰望星空只能望見如井底窺天的局部範圍。如果,你想從星空中得到一絲浪漫,或許低頭看看手腕上的IWC葡萄牙 Sidérale Scafusia是更好的選擇。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

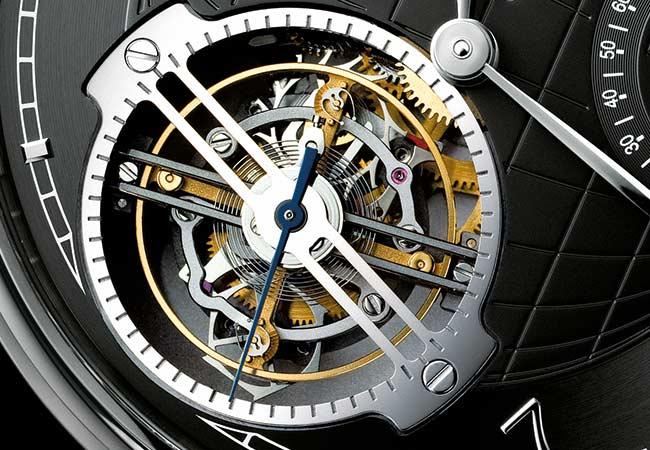

恆定動力陀飛輪;大型的陀飛輪包含了恆定動力裝置,從圖中還可以看到擺輪的擺臂上,有兩組不同的微調裝置;一種是如Gyromax般的C型砝碼,另一種則是造型奇特的新樣式。

恆定動力陀飛輪

這款腕錶在面盤上以12時位置的針盤顯示恆星時(即上方標示的Sidereal Time),除此之外並未特別展示其天文功能,真正的視覺焦點,反而落在大型的陀飛輪上。精密的陀飛輪裝置不但可以抵銷地球引力對於方位差的影響,放到面盤上更具吸睛效果,更精巧的是它還包含了一個恆定動力裝置。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

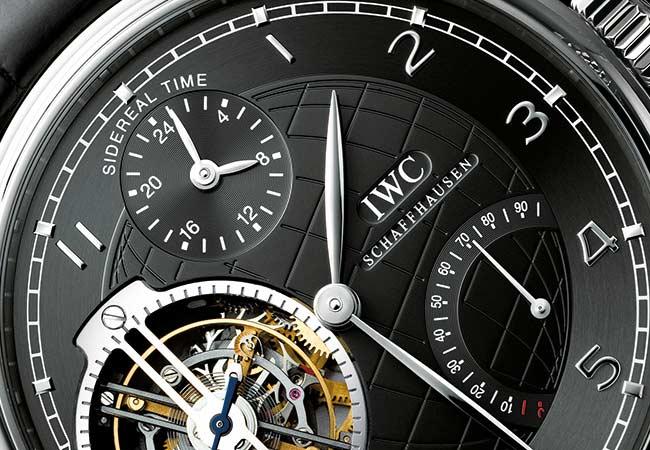

12時位置是恆星時,4、5時位置則是96小時動力儲存顯示。恆星時以遙遠的恆星為基準,當地球同一子午線經過該恆星兩次所需的時間即為一個恆星日,一個平均恆星日較平均太陽日少約四分鐘。

這個具有恆定動力裝置的陀飛輪,在其擒縱輪軸心上多了兩樣零件,擒縱輪下方有一個積蓄能量的小型彈簧;上方則有類似三角型的特殊零件,類三角零件與恆定動力擒縱叉相接,當擒縱輪轉動時,能量會積蓄在小型彈簧上,每運行五個輪齒(即一秒的時間),小型彈簧便會釋放能量,撥動類三角零件,進而推動恆定動力擒縱叉,讓另一端的止逆齒輪連帶動作,完成一秒一跳的運行。

恆定動力裝置的作用主要是避免發條盒釋放過強的扭力,因此只有在上滿鏈後的前48小時才會發揮功用(滿鍊為96小時),之後便回復為一般模式。恆定動力裝置作用時秒針為一秒一跳,此後則恢復為1/5秒前進一格(跟一般振頻18,000轉的機芯運作相同)。設計十分巧妙。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

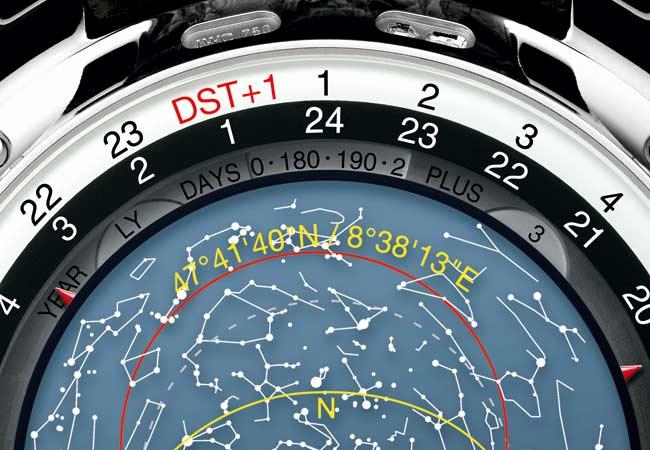

此款以閏年與全年日數來顯示萬年曆。以上圖為例,LY代表閏年,日數則為185加上最右邊的3,也就是第188天。在平年中日數最多為365,閏年才會出現第366天。星象盤周圍的兩個紅色三角搭配外圍的24小時刻度顯示日出、日落時間。

顯示日數的萬年曆

恆定動力陀飛輪很精采,但呈現各種天文訊息的錶背也不遜色。偌大的星象圖與繁複的標示,沒有人會懷疑其與天文的關係。但若說到萬年曆,多數人則難以從這些標示上看出端倪,因為這裡並沒有一般萬年曆必備的月份與日期。

萬國錶打破了一般的思維模式,改以日數來作為當天的顯示。從星象圖的上緣可以看到Year、Days和Plus以及分隨其後的視窗,Year將依序顯示1、2、3、LY(Leap Year,即閏年);Days以最外圈的小時刻度1為參照點,讀取視窗中的數字;再加上最後一個視窗中的數字(依序顯示1至5),便可得知今天是屬於今年中的第幾天。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

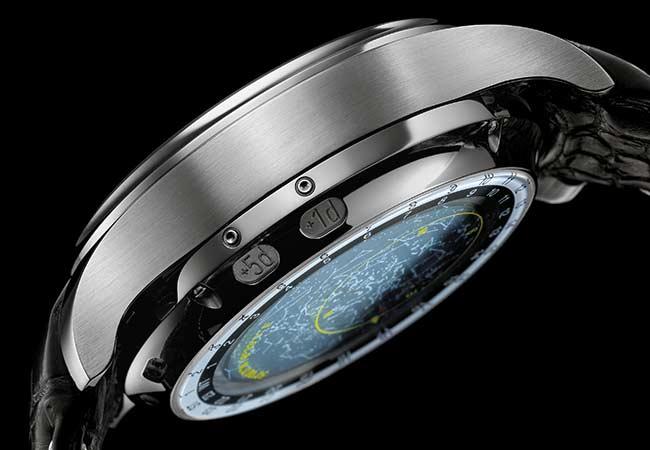

設於錶殼9時位置的日期快調按鈕。

在錶殼的九點鐘位置上,有兩個隱藏式按鈕,分別可以一次前進一天,或是一次前進五天。此錶的萬年曆從年份到天數都已經按照程序設定完成,若在長時間未使用而停錶後,即可透過這兩個隱藏式按鈕快速調校。

或許對於天文學家來說這樣的計日方式更適於觀測使用;而對一般人來說,這所帶來的衝擊,能讓我們重新思考“日期”的定義。換個角度看大家習以為常的事情,很多事情會變得更有趣。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

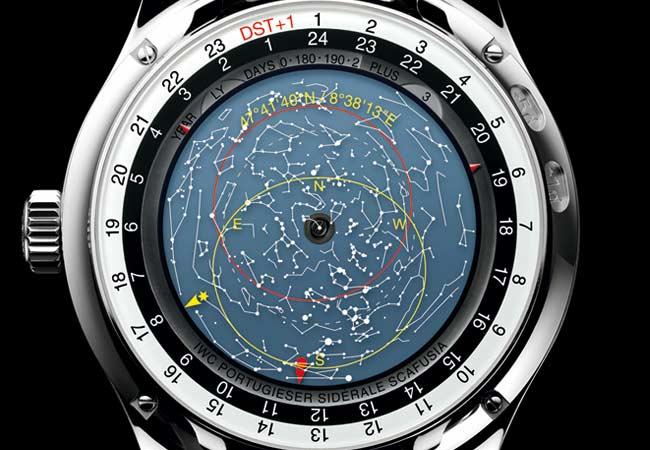

除了萬年曆與日出、日落顯示之外,錶背的紅圈為黃道,黃圈為地平線,還有一條不明顯的虛線代表天球赤道,黃色箭頭指示恆星時、紅色箭頭指示太陽時。周圍黑環為24小時刻度,最外為夏令時間。黃道圈旁的經緯度代表了該星象圖所屬的地理座標。

客製化的天文資訊

背面的星象圖由相疊的不同透明碟盤所組成,其邊緣各具輪齒,與機芯的齒輪相連,因而得以分層轉動而呈現天體的變化。透明的碟盤同時運用偏光鏡的原理,讓星象圖能做出白天、夜晚與黎明傍晚的天色變化,完全模擬了自然界的運作。這雖非是什麼先進的技術,但卻是製錶業首見的創舉,足見萬國錶的非凡創意。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

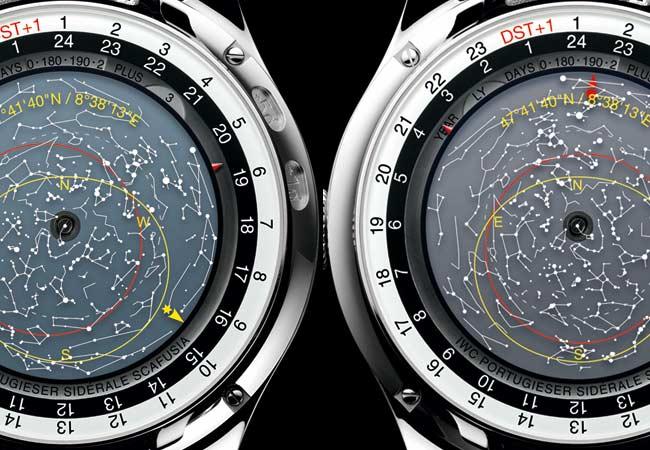

錶背的星空圖以三種顏色代表不同的時段,隨著時間而變化,在白天是天藍色(如本文其他錶背圖)、黎明曙光與傍晚暮色為藍灰色(左)、夜晚則呈現灰色(右)。這是透過偏光的光學原理來詮釋自然界的日夜變化,創意一絕。

地球之大,在不同的區域所見的星象並非相同,日出、日落的時間也不一樣;因此在製錶之初,就要按照收藏家提供的地理座標設定各種天文資訊,這樣才能發揮天文學上的參考性。定位清楚的座標值,將會標示在星象圖上,這也等於是個人化的象徵。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

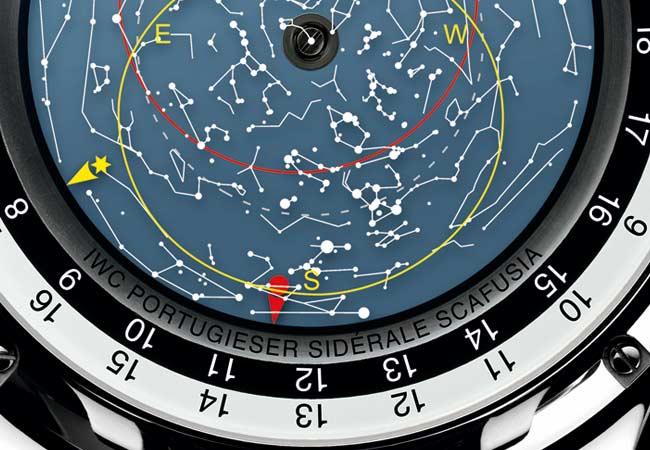

恆星時與太陽時;帶有星型符號的黃色箭頭,對照24小時刻度可以顯示恆星時,與面盤上的24小時制的恆星時是相同的。帶有圓點的紅色箭頭對照外圈24小時刻度,顯示我們日常使用的平均太陽時。

在現代都市人的生活中,所謂的時間已經簡化成幾點幾分的概念,長時間待在室內的結果,甚至失去了對日夜變化的感覺,更遑論對於天體星象更迭的關注。一只天文腕錶,代表的不僅僅是時間,也不僅是深厚的天文學或精湛的製錶工藝;它更反映著人與自然的關係。若意識到時間與自然天文的淵源,我們對生活的認知或許會有些許改變。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶

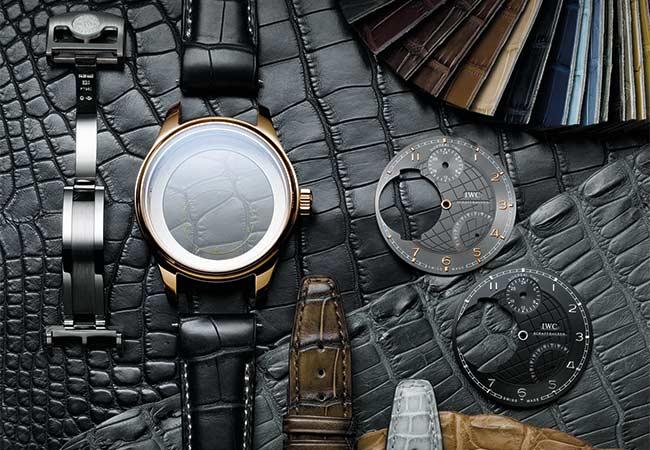

量身訂製的尊榮錶款;這款訂製腕錶不但可依主人選定的地理位置設計專用的星空圖,而且錶殼、錶帶的材質、面盤設計等等,也都能按照個人喜好而量身訂做,成為具有個人特色的獨特腕錶。

實用性與收藏價值

無疑地,這款複雜工藝錶款是很好的收藏標的。更好的是,她還適合實際佩戴。事實上,從設計之初廠方就把實用性考慮進來,防水性與抗衝擊性都經過嚴格檢測,面對日常生活中的各種環境都沒有問題。

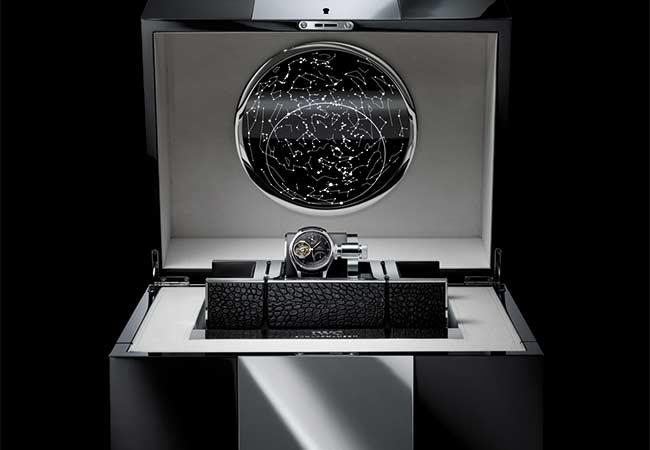

一般來說,過於繁複的面盤並不適合讀取時間,而這也是此款腕錶在面盤上沒有高調顯示各種天文資訊的原因之一。基於萬年曆最好保持運行的特性,這款手上鍊腕錶附上專屬的自動上鍊器,即使長期未被佩戴,也能隨時顯示正確的各項資訊。

IWC葡萄牙Sidérale Scafusia恆定動力陀飛輪萬年曆恆星時腕錶
葡萄牙Sidérale Scafusia的機械結構複雜且訂製耗時,在買家選訂後,需要一年時間才能交貨。

葡萄牙Sidérale Scafusia只接受訂製生產,不只星象圖按照買家需求製作,同時還可依個人喜好,挑選錶殼、錶帶材質,甚至選擇面盤的設計等等。一般人少有機會參與錶款的設計,但身為訂製款的買家則可化身為腕錶設計師,打造一款完全符合個人特質的腕錶。



延伸閱讀 <IWC工程師系列三大進化>

附註

黃道
黃道是從地球上觀察到的太陽全年運行軌跡。西方把黃道均分為12個的區段,並以鄰近的星座命名,此即為大家熟悉的黃道十二宮。

地平線
黃色的地平線以內為在預設的地理座標上所能看到的星空範圍,周圍還標示了東西南北。隨著時間的變化,區域內的星空也會隨之轉變,從小小的星空圖上,便可一覽當時各個星座的所在方位,經過縝密計算的機械工藝令人讚嘆。

天球赤道
天球赤道是地球赤道在天球上的投影,在天文觀測上用它將天球區分成南北兩個半球。在北半球的人仍可從地面上觀測到局部南半球的星空。
