機芯評論 百達翡麗R 27系列三問報時機芯 大複雜功能的重要基石

Aug 10, 2018

百達翡麗PATEK PHILIPPE過去推出的三問報時腕錶,內部搭載的機芯多半是來自專業機芯廠的半成品機芯。在1989年,百達翡麗推出自行研發製造的R 27系列三問機芯,從此成為品牌旗下不可或缺的大複雜功能錶款的基礎。

自製三問報時機芯
百達翡麗PATEK PHILIPPE在創立之初,以卓越的品質與接受多樣化客製訂單,而迅速成為瑞士日內瓦知名的頂級錶廠。不過由於錶廠屬小規模量產,因此初期皆採用購買半成品機芯零件,然後由廠內的製錶師加以修飾組裝,然後搭配購買而來的錶殼、面盤、指針等零件,組合成一只可銷售的計時工具。

日後隨著錶廠的規模持續擴大,百達翡麗已經有足夠的產能可生產基礎機芯,但是功能較為複雜,且產量稀少的計時機芯、三問機芯與自鳴機芯,則須仰賴專業機芯廠或是與獨立製錶工坊合作,才比較符合經濟效益。因此早在1902年百達翡麗就與LeCoultre(積家錶前身)簽訂合作關係,由LeCoultre提供大部分的半成品機芯。

5331R世界時區三問腕錶。直徑40.2mm 18K玫瑰金錶殼/時間指示、世界時區與三問報時功能/R 27 HU自動上鍊機芯,動力儲存43小時/掐絲琺瑯彩繪面盤/藍寶石水晶鏡面、透明底蓋/參考價請電洽。

不過,日後百達翡麗與Victorin Piguet & Cie機芯廠建立起更緊密的合作關係,其創辦人Victorin Emile Piguet曾在日內瓦創立製錶學校,並且於1880年建立Victorin Piguet & Cie機芯廠,三年後則將工廠搬遷回他的故鄉Vallée de Joux汝山谷的Le Sentier小鎮。而VictorinPiguet擅長製作計時、萬年曆與三問報時機芯,其功力有多高深呢?百達翡麗在1933年完成擁有24項功能的Henry Graves Supercomplication格雷夫斯大複雜懷錶(直到1989年才被Caliber 89打破紀錄),就是由年邁的Victorin帶領著兒子Jean與孫子Henri,以及廠內資深製錶師一同完成的作品。

不過當腕錶逐漸成為主流之際,原先運用在懷錶上的大尺寸三問報時機芯已經無法使用,因此原先女用的小尺寸報時機芯,反而成為主流,因為介於10至13法分的尺寸,非常適合運用在腕錶之上。因此,百達翡麗在1916年推出的首款報時腕錶,是一枚女錶,採用雙音簧五分問報時;而第一只三問報時腕錶,則是於1924年完成的男錶,兩枚機芯的尺寸都僅有10法分(約22.56mm)。

R CH 27 PS QI機芯結構圖。從這張圖片,我們可以了解本款機芯的內部結構,也就是以R 27 PS自動機芯為基礎(最下方),然後搭配計時模組(中間)以及萬年曆模組(上方),便構成R CH 27 PSQI機芯。

在二次世界大戰後,機械腕錶開始進入所謂的黃金年代,但由於三問腕錶的需求的確不高,因此廠內存有的Victorin Piguet半成品機芯仍然夠使用,所以廠方並沒有任何研製三問機芯的計畫。直到1980年代,百達翡麗為了要推出建廠150年的大作,也就是Caliber 89大複雜懷錶,才開啟了9年的研製計畫,並且對於三問報時結構進行深入的研究。

由於音簧的供應商在1960年代停止生產,要打造適合的音簧可說是前所未有的挑戰。此時高齡80多歲的Henri-Daniel Piguet(1904-1997年),是Piguet家族裡僅存的製錶師,並仍在Vallée de Joux的小型工作室工作,藉由他的經驗傳授,百達翡麗的製錶師獲得珍貴的經驗。在Caliber 89大複雜懷錶1989年問世之際,廠方也正式推出兩款自製的三問報時機芯R 27 PS(搭載於3979)與R27 Q(搭載於3974),而後者加裝了萬年曆結構,自此百達翡麗總算擁有開啟大複雜腕錶領域的金鑰匙。

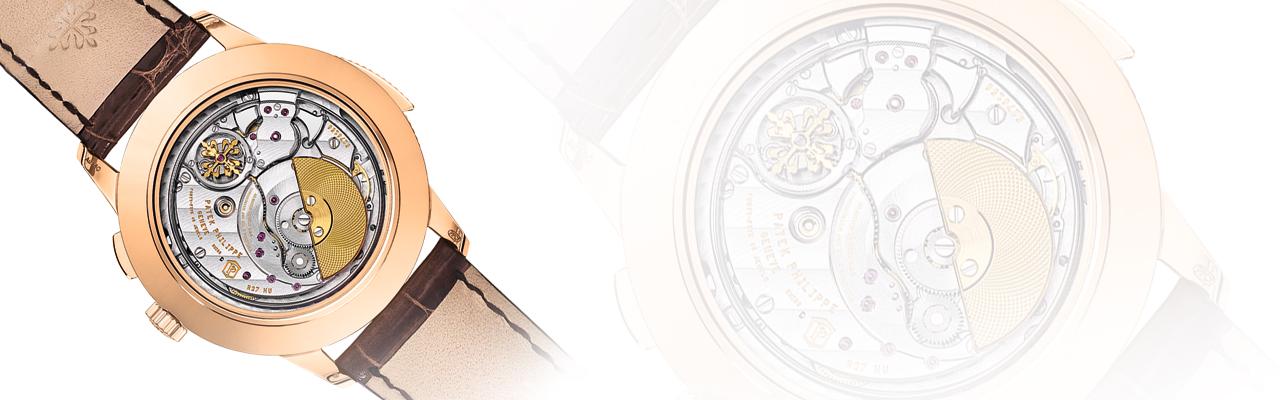

微型自動盤上鍊結構。R 27系列機芯是鐘錶業界首款採用微型自動盤的三問機芯,利用22K金所打造的自動盤,以及三組滾珠軸承與輪系所組成的單向自動上鍊系統,上鍊效能十分不錯。

微型自動盤上鍊結構
由於三問機芯結構相對複雜,同時為了避免影響報時的聲響,所以絕大部分的三問機芯都是採用手動上鍊。但是百達翡麗考慮到配戴者的使用便利性,因此在R 27機芯上加裝了微型自動盤結構(22K金材質),不過自動盤的尺寸大概是微型自動盤的1.5倍大,所以上鍊效率會有所提升。自動盤並沒有覆蓋在音簧與音鎚之上,而是介於減速輪裝置與音簧之間,算是恰到好處的設計。另外,R 27機芯採用與240自動機芯相同的上鍊結構,也就是利用三組滾珠軸承與齒輪系,組成靈活的單向自動上鍊系統。

透過使用微型自動盤的優勢,因此R 27 PS機芯(小三針顯示)的厚度僅5.05mm,直徑也只有28mm,其實遠比任何一款計時機芯還輕薄,但是零件數卻高達342枚,由此可說明百達翡麗的設計功力的確名不虛傳。隨著品牌持續研發新材質與零件,如今R 27系列機芯也都改用矽材質的Spiromax®擺輪游絲,同時也將原先具有八顆微調砝碼的Gyromax®擺輪改為四顆微調砝碼,延續廠方近年來的升級策略。

飛輪摩擦式減速器。位於金色的卡拉卓華十字星下方的結構,便是可穩定報時速率的減速器,而百達翡麗採用飛輪摩擦式設計,可減少雜音的產生,也是目前的主流設計之一。

提升報時音質
三問報時機芯最重要的特質,就是能提供清脆悅耳的報時聲響,但是百達翡麗在設計新一代的三問報時機芯時,製作三問機芯的高手早已凋零殆盡。必須倚賴過去與百達翡麗保持合作關係的Henri Piguet提供寶貴的經驗,加上廠內製錶師研究昔日的三問報時機芯,重新學習製造音簧。廠方甚至與瑞士洛桑聯邦理工學院(EPFL)以及日內瓦工學院合作研發多年,使用各種合金進行試驗並嚴格檢測各元素的不同比例,以找出最理想的合金,並提升了音簧的音質。

此外,過去問錶使用的減速器,是以傳統擒縱裝置為基礎,因此啟動報時功能後,無可避免會聽到擒縱吵雜的聲音,有時甚至快要壓過報時聲響。因此百達翡麗在設計R 27機芯之初,採用十九世紀末的專利,以一個特殊的摩擦調節組件來打造減速器,這是由一組飛輪與游絲所組成的結構。當報時發條動力處於高峰時,高速旋轉的飛輪會位移到外側並摩擦內壁產生制動力;當報時發條動力降低時,飛輪則會內縮以提高運轉速度,產生的噪音相當微小。

相同的三問報時結構。左邊的圖片是R 27 PS機芯的正面,可清楚地看見三問報時結構。而右邊的R TO 27 PS QI機芯,雖然加上陀飛輪機制,省略自動上鍊結構,並增加瞬跳萬年曆模組,但內部的三問報時結構式,仍與R 27 PS機芯相同。

衍生大複雜功能機種
百達翡麗於1989年推出兩款R 27機芯之後,在1992年也推出兩款新機種,分別是加裝陀飛輪裝置的R TO 27 PS機芯(裝載於3939),以及改用逆跳日期萬年曆的R 27 PS QR機芯(裝載於5013)。其中,為錶友所津津樂道的3939陀飛輪三問腕錶,由於只有小三針顯示功能,加上不外露的陀飛輪裝置(廠方規定每日誤差在-2與+1內)深受許多喜愛低調風格的錶友歡迎。

由於R TO 27 PS機芯加裝陀飛輪裝置,因此必須捨去自動上鍊結構,而機芯的厚度也增加至6.58mm。隔年,廠方所推出的R TO 27 PS QR機芯裝載於5016腕錶,成為百達翡麗首款採用萬年曆、陀飛輪與三問報時的大複雜腕錶,也創下了品牌的新紀錄,機芯的整體厚度僅略增加為8.61mm。

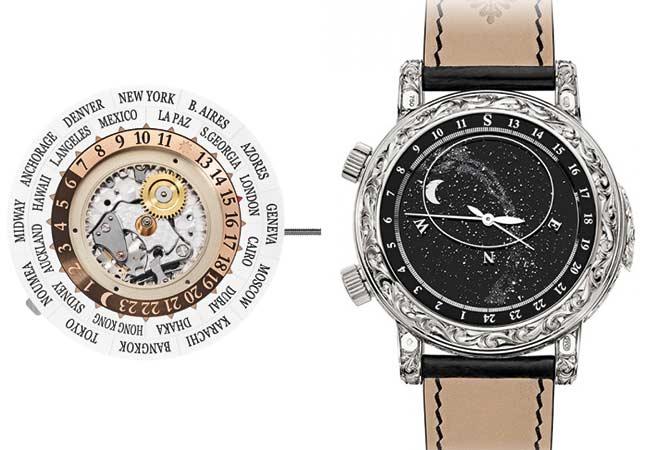

打造多樣化功能。左側的R 27 HU機芯,透過品牌獨家打造的轉換輪系結構,使三問報時機制可輕鬆對應全球時間;而6002腕錶的R TO 27 QR SID LU CL機芯,則可連動錶款背面的星空圖、月相與月球軌跡功能。

不過2001年所發表的5002 Sky Moon Tourbillon腕錶,內部所搭載的R TO 27 QR SID LU CL機芯,具有686枚零件與12項指示功能,則再次打破百達翡麗的紀錄。而5002腕錶背面所具有的星空圖、月相與月球軌跡功能,則是來自於Star Caliber 2000懷錶的技術。

此外,5002開始採用環繞機芯1.5圈或2圈的教堂式音簧設計,比原本的常見的音簧要長上許多(原本是1圈),能獲得如同教堂鐘聲般的優美共鳴。從2001年至今,廠方本身已擁有21種教堂式音簧,同時也擁有21類傳統式音簧(1圈),可搭配不同尺寸機芯、不同材質的錶殼,創造出最優異的報時聲響。

R 27 HU自動機芯。直徑32mm、厚度8.5mm/單發條盒/動力儲存43小時/振頻21,600 vph/Spiromax®矽游絲/紅寶石數45顆/Gyromax®擺輪/零件數462枚。

至於廠方在2007與2008年陸續推出的R 27 PS QA機芯(裝載於5033)與RTO 27 PS QI機芯(裝載於5207),則是改用瞬跳年曆與萬年曆的視窗,其中後者的厚度增加至9.33mm,比原先非瞬跳的R TO 27 PS QR機芯厚上一點。在2011年,廠方則推出結合單按把計時、視窗瞬跳萬年曆與三問報時的R CH 27PS QI機芯(裝載於5208),零件數更高達719枚,高於5002的零件數。

而百達翡麗近期所推出最新機種,自然就是2018年5531世界時區三問腕錶中所使用的R 27 HU機芯。當配戴者在前往其他時區時,僅須按壓兩鐘位置的按把,便可以輕鬆調整為當地時區時間,而三問報時的時間也同步調整。而固定音簧的位置,改在錶殼側邊而非基板之上,因此可提高音簧與錶殼的共鳴,提升報時音量。

R 27系列三問報時機芯錶款

5178G腕錶。百達翡麗在2017年推出的新款三問報時腕錶,直徑為40mm,搭載R 27 PS機芯,並使用教堂式音簧以及乳白色琺瑯面盤,廠方同步推出38mm的5078G腕錶。
5207G腕錶。今年廠方推出的新款式,主要是將面盤與錶帶改成藍色,直徑同樣為41mm,內部搭載的R TO 27 PS QI具有瞬跳萬年曆、陀飛輪與三問報時功能。
5208R腕錶。同樣是2018年推出的新款式,改用18K玫瑰金材質(之前是鉑金),錶殼直徑為42mm;這是R 27系列中,零件數量最多的機種,厚度也達到10.35mm。
6002G腕錶。本款天文陀飛輪腕錶,是5002的下一代錶款,尺寸為44mm,而厚度達17.35mm,內部的機芯厚度也來到12.61mm,零件數為705枚,比先前的5002多。


文/陳韋仁 攝影/劉信佑 資料提供/PATEK PHILIPPE(02)2515-3560
