啄木鳥上鍊系統是什麼?

Dec 29, 2017

萬國錶在5000/51000系列機芯以及80110機芯上,將連接凸輪兩側的軸承,改用了紅寶石材質,有別於以往啄木鳥上鍊系統所使用的銅合金。

在二次世界大戰之後,自動上鍊機芯已經逐漸成為市場主流,因此各類型的上鍊系統,也就成為每家錶廠研發的重點。而IWC萬國錶在1950年,由技術總監阿爾伯特˙比勒頓(Albert Pellaton)推出創新的比勒頓上鍊系統(Pellaton winding system),也就是許多玩家俗稱的啄木鳥上鍊系統。
這是藉由兩個猶如鳥嘴的棘爪(Pawl),來推動連接發條盒大捲車的的棘輪(具有倒鉤的齒輪),達成快速上鍊的效能。這一項專利運用在萬國錶當年的小秒針機芯Cal.81之上,日後由大秒針款的85自動機芯來發揚光大,並奠定85系列自動機芯在錶壇上的重要地位,至今仍是許多收藏家必選的經典機芯之一。

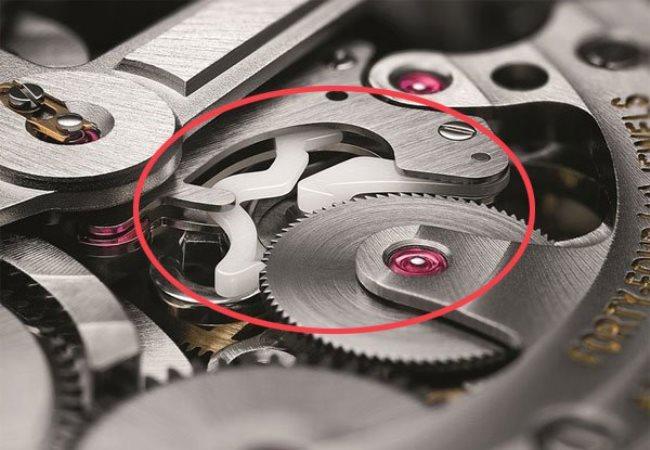

自2011年起,廠方則是將銅合金材質的棘爪,改用白色陶瓷(紅圈),透過零件材質的改良,可減少上鍊系統的磨損,但是2015年則改用全新架構的陶瓷上鍊系統。

當時萬國錶的技術總監比勒頓,採用與一般齒輪囓合完全不同的自動上鍊結構。其設計原理是在自動盤轉動時,其軸心下方的金屬凸輪(形狀像桃子),由於其不等長的形狀,會讓相連的金屬支臂產生左右移動的效果,而支臂上的兩個類似鳥嘴的的棘爪,則會向後勾動具有倒鉤的上鍊棘輪,進而推動發條盒。由於其雙向上鍊的設計,不輪自動盤朝何種方向旋轉,至少有一個棘爪能提供上鍊效果,而且此一結構耐用不易損壞,因此成為鐘錶界最著名的上鍊系統。

雖然這種棘爪與棘輪的類似組合,早在1940年代左右,OMEGALONGINES就已經運用在自動機芯上,但是比勒頓設計出更加優異的支臂結構,並且精算出最佳的上鍊效能,因此才能使這項自動上鍊裝置,即使歷經60年的時間考驗,仍是錶壇中最耐用的自動上鍊裝置之一。

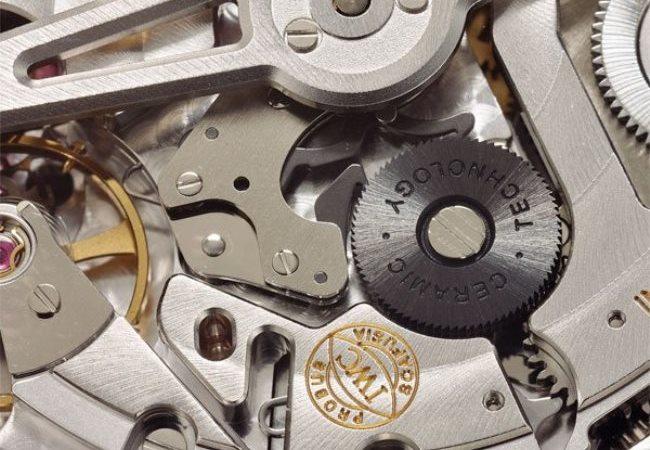

新一代的52000系列機芯,使用高科技陶瓷打造棘爪、棘輪與凸輪,主要是為了減少零件的磨損。

2000年之後,萬國錶於50000系列機芯上所使用的比勒頓上鍊系統,與當年的設計幾乎沒有太大的差異,但是主要是將與凸輪接觸的兩個圓形滾軸,由銅合金改為人造紅寶石材質,主要的考量應該是著重在耐用度方面。同時,2005年問世的80110自動機芯,也同樣安裝了比勒頓上鍊系統,並加裝了新型防震支架。

日後萬國錶於51900機芯上,使用最新式的陶瓷棘爪,藉由高科技陶瓷的堅硬防刮特性,可有效的提高耐用度。之後廠方也將這項技術,運用在2015年新一代的52000自動機芯之上,採用了全陶瓷零件的比勒頓上鍊系統,雖然樣貌與原本金屬版的比勒頓上鍊系統略有差異,但是功能與原理都是完全相同的。

文/陳韋仁
