獨一無二的結構設計 ROGER DUBUIS RD620/640/680系列自動機芯 (下)

改用垂直離合結構
相較於先前的RD78/79計時機芯，其實RD680計時機芯還有另外一項重大的改變，那就是將原先RD78/79所使用的水平離合結構，更改為垂直離合結構。其實以微型自動盤機芯這種結構十分緊湊，且空間密合度極高的機芯，採用水平離合結構搭配導柱輪也是理所當然。不過垂直離合結構的精確性卻是水平離合所遠遠不及的，因此廠方選擇在RD680計時機芯上，使用了這項結構較為複雜的設計。所以RD680成為首款使用垂直離合結構的微型自動盤機芯，也是目前錶壇中唯一採用一體式計時結構的微型自動盤機芯。

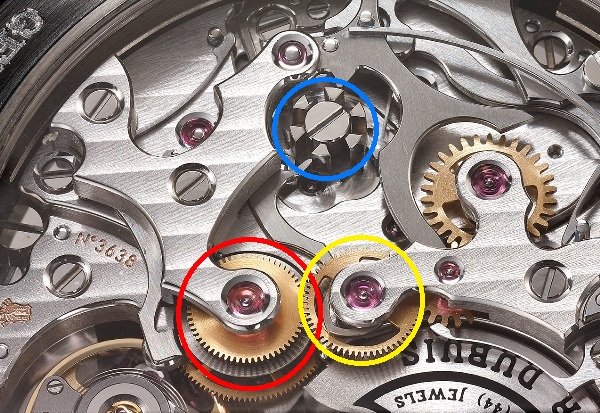

因此我們可以看見RD680機芯中央的計時秒針輪旁，有一個上下重疊的齒輪組，這便是垂直離合結構；但由於受到自動盤的影響，因此廠方採用偏心式設計，與ROLEX勞力士的4130機芯相同，但常見的F.P. 1185機芯與積家的750機芯，則是將垂直離合結構放置於機芯中央。而靠近錶冠一側的導柱輪，則可控制垂直離合結構的啟動與否，當我們按壓計時按把時，被勾爪撥動的導柱輪，會使垂直離合結構兩側的夾鉗朝外側開啟，因此垂直結構上下端的齒輪碟盤，便會緊靠在一起，並開始同步運轉；當我們再次按壓暫停按把時，兩側的夾鉗會朝內移動，迫使上下碟盤分離，也停止計時輪系的運轉。
所以垂直離合結構上段的齒輪，是與機芯中央的齒時秒針齒輪相連，而下端的齒輪則是四番車(也就是秒輪)，而這枚四番車齒輪則是連接擒縱輪，以及位於九點鐘位置的小秒針輪，由於原本四番車設計的位置並不在六點或九點鐘位置，因此需要額外增設小秒針輪，這與F.P. 1185機芯是相同的結構，其六點鐘小秒針輪也是額外加裝的，可有可無。

建構完整機種

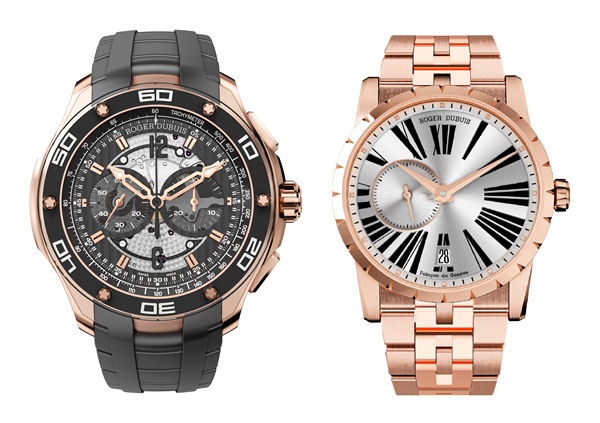

當羅杰杜彼在2011年推出首款RD680計時機芯時，首先是運用在La Monégasque玩家系列的計時錶款之中，其面盤的九點鐘位置為小秒針盤，而三點鐘位置則是30分鐘積分盤。由於廠方在2010年加入最新的日內瓦印記標準，因此機芯也必須通過天文台測試認證，對於消費者來說，則是更多了一層保障。在2012年，廠方則是將本枚機芯運用在最新的Pulsion冒險家系列中，透過半透明的面盤結構，配戴者更可以欣賞部分機件的運轉之美。

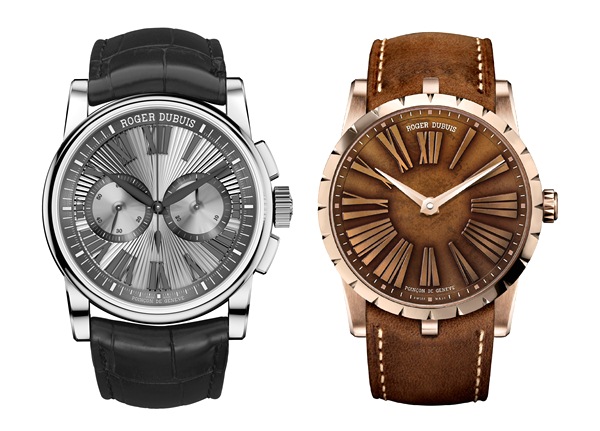

而同年廠方推出的Excalibur 42系列，則是搭載了RD620自動機芯，也就是將RD680機芯刪除計時結構的版本，零件總數也從261枚下降至184枚，厚度則是由6.3mm減少至4.5mm。在2013年，廠方所推出的Excalibur 42計時腕錶，則搭載具有日期功能的RD681機芯，其機芯的厚度不變，但是零件總數增加至280枚。同時間具有日期功能的RD640自動機芯，也運用在小三針款的Excalibur 42腕錶之中，零件數增加至198枚。於2015年問世的RD622機芯，則是本系列的最新成員，其功能為兩針顯示，因此廠方刪去了九點鐘位置的小秒針輪，零件數則刪減至180枚。
