繼往開來的新卡羅素 雅典錶Freak Vision、Freak X與Freak S系列錶款
Jul 6, 2022
雖然雅典錶ULYSSE NARDIN已經停止生產手上鍊版的Freak奇想腕錶，但是自2018年起，雅典錶所推出的自動上鍊版Freak Vision與Freak X錶款，將過去品牌投入的研發技術發揚光大；而2022年具雙擺輪結構的Freak S腕錶，則是Freak系列邁入第21年的最佳代表作。
2022年是ULYSSE NARDIN雅典錶推出Freak奇想系列錶款的第21年。回顧過去，雅典錶在2001年推出首款Freak腕錶，面盤上的走時輪系結構，每小時會旋轉一圈，時針則是跟著面盤12小時旋轉一周，是當時少見的卡羅素腕錶；而長達7日的動力儲存與無錶冠設計，以及採用矽材質零件的前瞻性，都讓Freak腕錶成為一款名留青史的經典作品。
不過隨著消費市場的改變與考量到使用者的需求，自2017年起，品牌推出了使用磨床式Grinder自動上鍊系統的Freak InnoVision 2概念錶，隔年便發表使用這項技術的Freak Vision奇想創見腕錶，內部搭載UN-250自動機芯；在2019年則推出結構更為簡化、且具有錶冠的Freak X腕錶，內部則是搭載UN-230自動機芯。因此，雅典錶在2018年推出使用鈦金屬錶殼的Freak Out錶款，便成為品牌最後一款手動上鍊的Freak腕錶，日後在拍賣市場更拍出定價1.3倍的成交價。
舉足輕重的概念錶

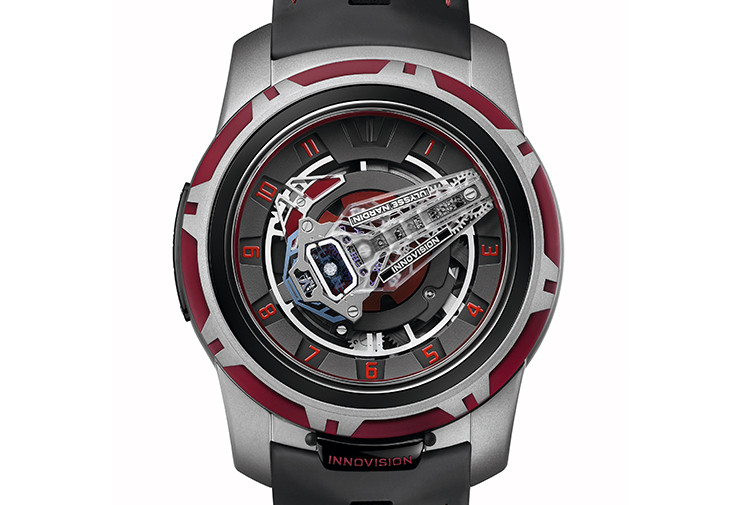

相信比較資深的錶友應該都知道，雅典錶在發表InnoVision 2錶款的10年前（2007年），曾推出InnoVision 1概念錶。這款腕錶具有10項創新設計，不僅大量使用矽材質零件，同時透過DRIE深層離子蝕刻和LIGA深刻電鑄模造兩項技術，製作出獨特造型的零件。
早在2006年雅典錶便與Mimotec合作創立Sigatec公司，專門研發生產矽材質零件，除了自家錶廠使用之外，也提供給其他錶廠。日後，雅典錶將InnoVision 1錶款內的多項技術，運用在其他錶款之中，最常見的莫過於矽材質的游絲與相關的擒縱零件。因此，雅典錶在 2017 年推出的InnoVision 2錶款，不僅擁有相同的創新理念，錶款同樣還具有10項創新設計，其中有四項專利與六項發明專利申請中。相較於 InnoVision 1的許多項目都是以零組件為基礎，但是InnoVision 2已經擴大至整個零件或是整個部件。

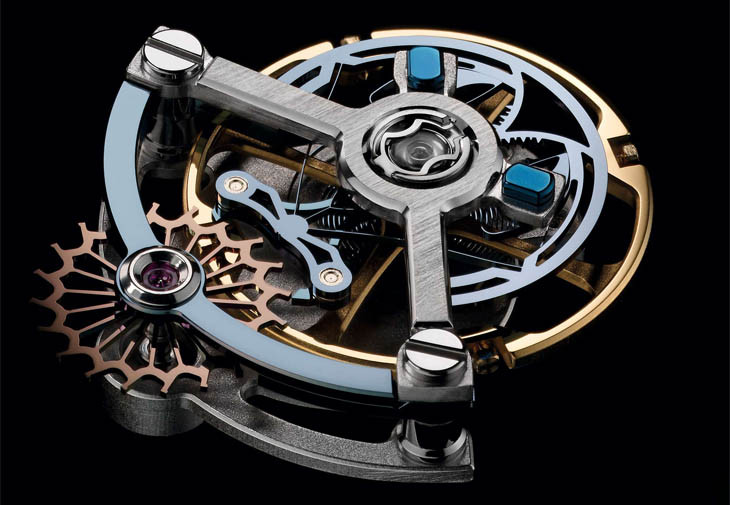

其中最特別的設計，莫過於雙向恆定擺動擒縱裝置（Dual Constant Escapement），這是雅典錶以2015年的雅典錨式恆定擺動擒縱裝置（Ulysse Anchor Escapement）為基礎，設計出一款能結合過去Freak錶款所慣用的雙向擒縱裝置（Dual Ulysse Escapement），因為Freak錶款都是採用雙擒縱輪設計。所以這一個獨立於矽材質游絲外的矽製簧片結構，能確保擒縱輪推動擺輪游絲的動力是平均且穩定，不會因為發條動力的多寡，而有明顯的差距。

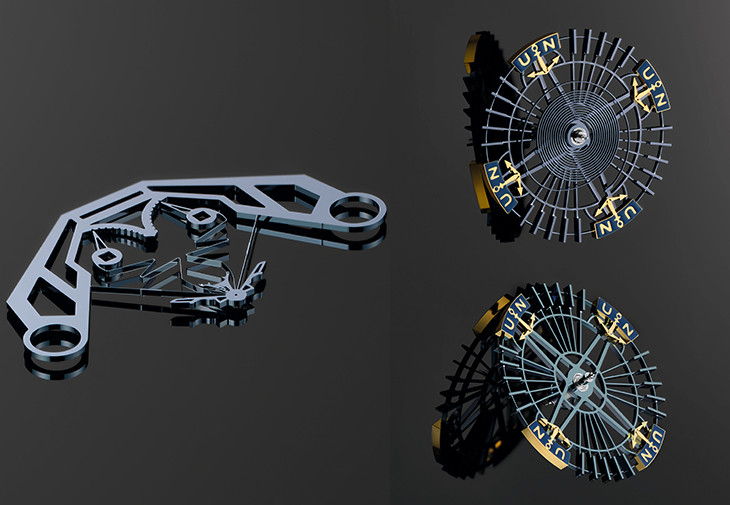

以矽材質製作的擺輪與微調金質部件，更是日後自動版Freak腕錶的專屬設計。因為有別於傳統的金屬擺輪，如同自行車輪輻結構的矽質擺輪，結合獨特的槳葉調校桿，以及四個固定於外緣的實心金部件增加比重，但擺輪的整體重量還是比傳統擺輪還要輕盈，所以能減少發條的動能耗損。
邁向自動上鍊
而Freak錶款使用自動上鍊的重要關鍵之一，是出現在InnoVision 2錶款內的磨床式Grinder自動上鍊系統。因為原本的Freak錶款就是透過中置發條盒旋轉，進而驅動面盤上的走輪輪系與擺輪游絲的運作。所以要設計出一個適合替中置發條盒自動上鍊以及手動上鍊（也就是旋轉底蓋）結構，的確是非常不容易。

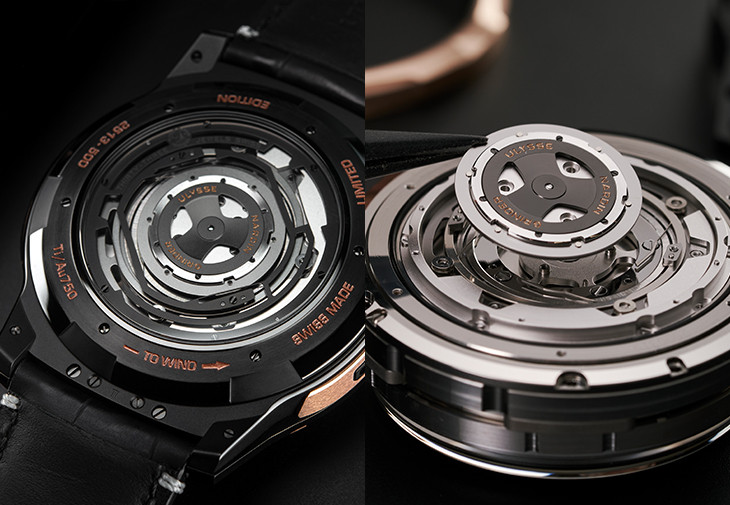

所以磨床式自動上鍊系統的結構也比較特別，外側的自動盤會連接到一個包含四個彈性棘爪（各相隔90度）的框架，當手腕有任何輕微的動作時，至少會有一個或兩個棘爪推動中央的上鍊棘輪；所以透過此一自動上鍊系統，能夠提供高於傳統自動上鍊系統達兩倍的驅動力，同時系統還配備靈活的引導機械傳動裝置，可減少零件之間的摩擦力。而使用者依然可透過旋轉底蓋，來替發條盒進行手動上鍊。由於機芯結構為了容納新的自動上鍊系統，所以動力儲存也縮短至50小時左右（以Freak Vision腕錶的數據），而非原本的7日動力儲存。
UN-250系列自動機芯
所以在2018年，雅典推出量產版的Freak Vision自動腕錶，便是運用InnoVision 2的部分研究成果。而身為Freak手上鍊腕錶的接班人，Freak Vision搭載新款的UN-250自動機芯，採用磨床式自動上鍊系統，但是結構略有修改。
原則上，Freak Vision的卡羅素架構與手上鍊的Freak相同，但是中央輪系橋板的結構，則修改為高級遊艇的流線形外觀，並改用矽材質齒輪。同時廠方也不再使用雙擒縱輪模式的雙向擒縱裝置，而是直接改用先前備受好評的雅典錨式恆定擺動擒縱裝置（全矽材質），並改用輕盈架構的大型矽質擺輪，邊框上則改用鎳塊做為慣性砝碼，這也是源自於概念錶的設計，而機芯的振頻則為每小時18,000轉。

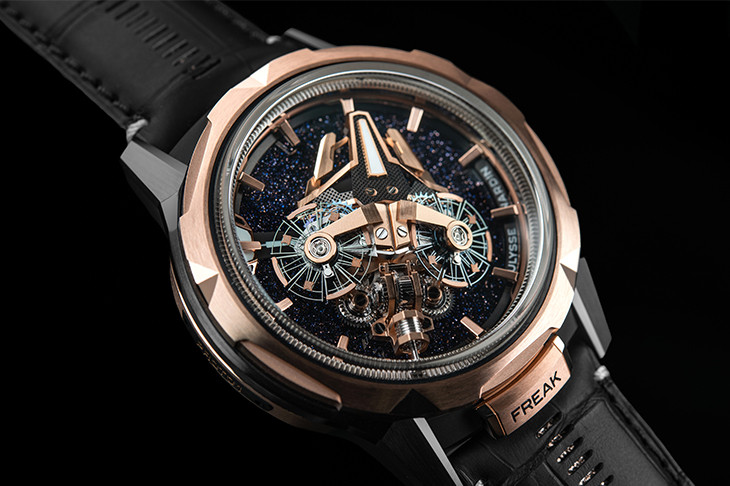

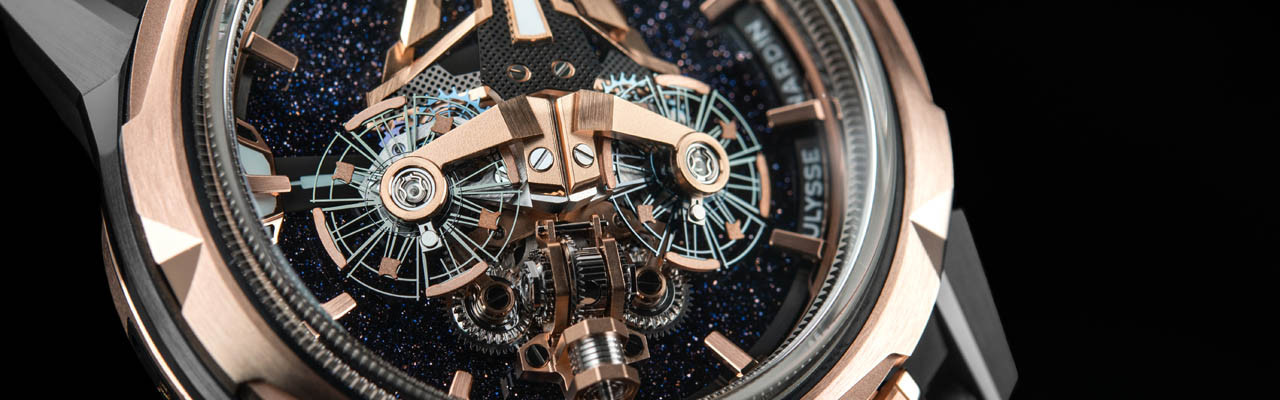

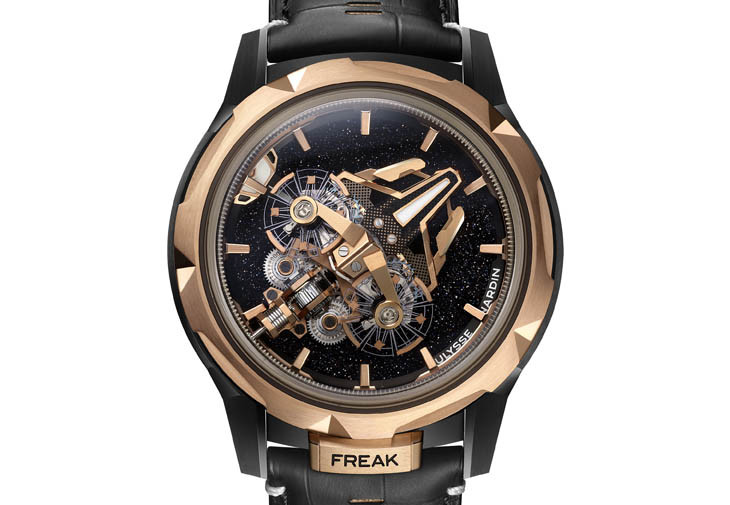

在2022年，雅典錶推出具有傾斜式雙擺輪結構的Freak S奇想腕錶，錶款所搭載的UN-251機芯，是先前UN-250機芯升級複雜版。而本款腕錶擴展了Freak系列的領域，因為過去雅典錶未曾推出過雙擺輪架構的錶款；透過傾斜20度的擺輪設計，與3D立體的輪系橋板，猶如一艘雙動力宇宙飛船暫停於面盤之上。
但雙擺輪結構代表機芯多了一組擒縱裝置，因此兩組擺輪與游絲會互相干擾運作速率，如果沒有透過特殊機制來控制，在擒縱裝置運轉不同步的情況下，甚至可能會造成兩組擺輪停止運作。因此廠方特別使用垂直差速器齒輪，透過這個齒輪，可將發條的力量一分為二，並且穩定接受不同速率的兩組擒縱裝置，達成精準的走時功能。
除此之外，雅典錶還採用了鑽石矽技術鑽（DIAMonSIL），也就是在擒縱裝置的矽製零件表面覆上一層人造鑽石塗層，使其更耐磨損，此創新技術已於2009年申請專利，亦是雅典錶近20年來最重要的創新之一，這項獨特的技術如今應用於品牌的旗艦機芯UN-118中。不過，Freak S腕錶為了減少雙擺輪的複雜程度，並沒有使用較複雜的錨式恆定擺動擒縱裝置，而是採用傳統的槓桿式擒縱，這也是目前Freak X奇想腕錶中所使用的設計。
UN-230系列自動機芯

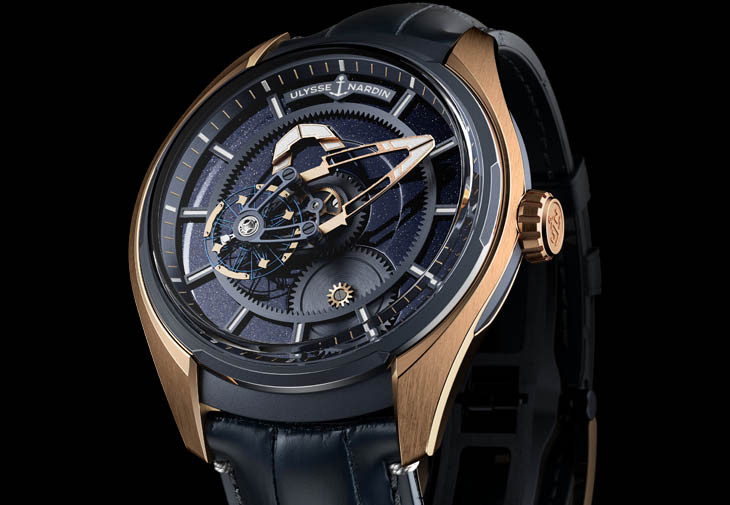

因為隨著Freak Vision腕錶於2018年誕生，雅典錶在2019年推出結構較為簡單，錶款售價也只有Freak手上鍊款一半的Freak X自動腕錶，同時錶徑從45mm縮減至43mm，主要是為了拓展Freak系列的市場。不過從錶款的外觀來看，相信錶友都有發現Freak X與先前的Freak手上鍊款，或是後來的Freak Vision、Freak S腕錶都有極大的不同，其實內部結構也大不相同。

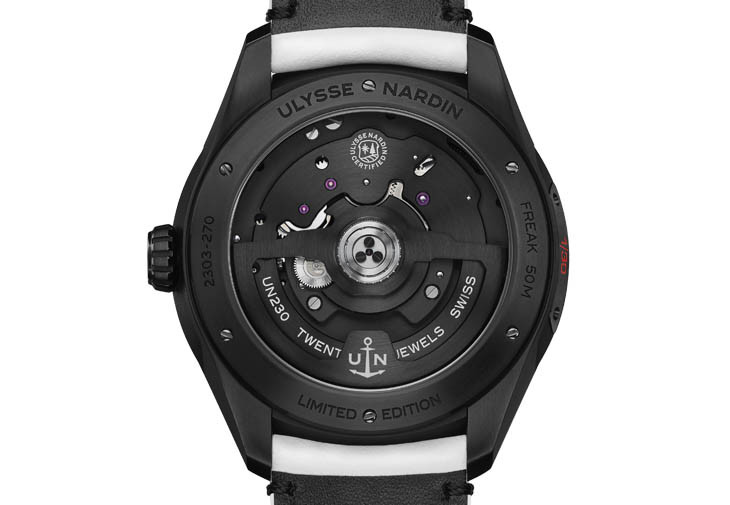

因為使用UN-230自動機芯的Freak X具有錶冠結構，使用者可直接透過錶冠調整時間，而無需旋轉錶圈，同時亦可透過錶冠進行手動上鍊，無需旋轉錶底蓋。面盤上具有分針功能的走時輪系橋板，其實並沒有齒輪連接錶殼內側的固定環，而是直接由橋板下方的齒輪系連動，同樣是每1小時旋轉一圈，小時指針則是每12小時旋轉一圈。
所以Freak X錶款所使用的設計，其原理更接近1892年由丹麥藉製錶師Bahne Bonniksen所發明的卡羅素裝置，因為除了由走時輪系驅動擺輪旋轉之外，還有另一組輪系推動分針橋板每小時旋轉一圈；而其他款的Freak腕錶，則是利用中央發條盒旋轉，同時推動分針橋板上的走時輪系與擺輪運作。
因此，雅典錶的新聞稿中曾提及UN230自動機芯的架構來自於UN-118自動機芯，而後者是目前品牌的主力自動機芯。由於UN-230自動機芯改用每小時21,600轉的振頻設計，而非原先UN-118自動機芯的28,800轉，所以動力儲存從60小時拉長至72小時。而大尺寸的矽材質擺輪、鎳重量塊和自動調節微型薄片，則是延續UN-250機芯的設計，但是UN-230機芯沒有使用錨式恆定擺動擒縱UN-250、UN-230自動機芯系列錶款裝置，所以整體架構更顯輕盈。
從2018年雅典錶正式推出自動上鍊版的Freak Vision腕錶起，到隔年發表無錶冠的Freak X自動腕錶，最終在2022年以傾斜雙擺輪與垂直差速器的Freak S自動腕錶，完美打造出Freak 自動腕錶三部曲的成果，是雅典錶對於創新概念的執著，以及融合尖端技術的成就，亦是錶壇中不可多見的創舉。
UN-250、UN-230自動機芯系列錶款

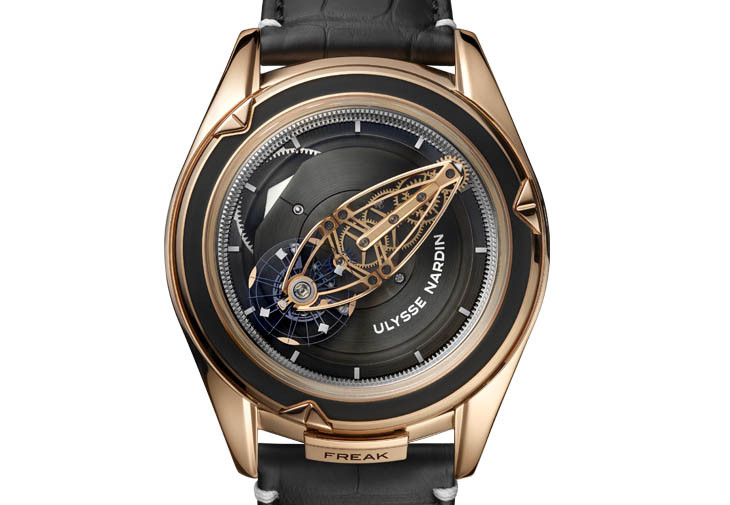

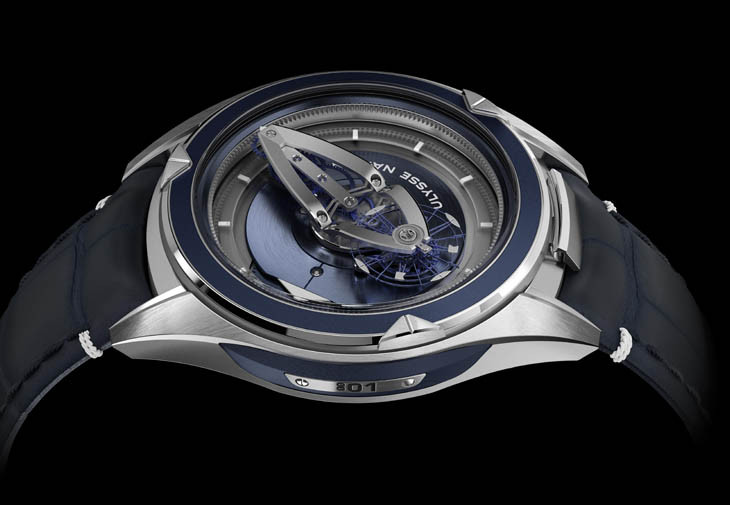

Freak Vision腕錶

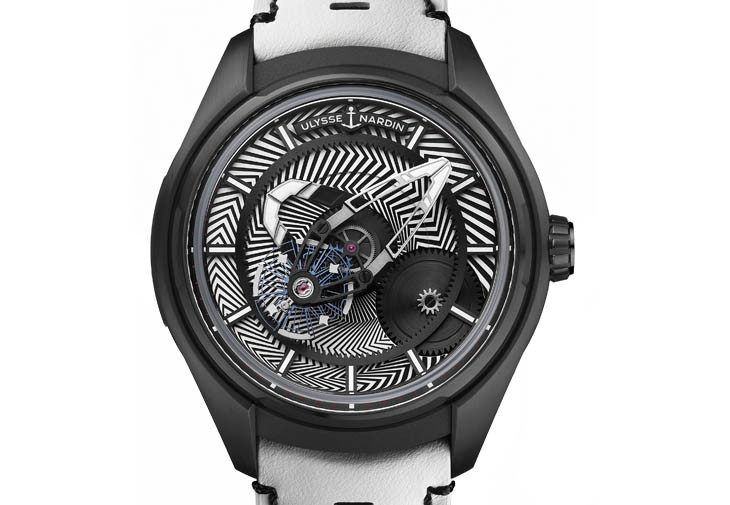

Freak X炫目迷彩

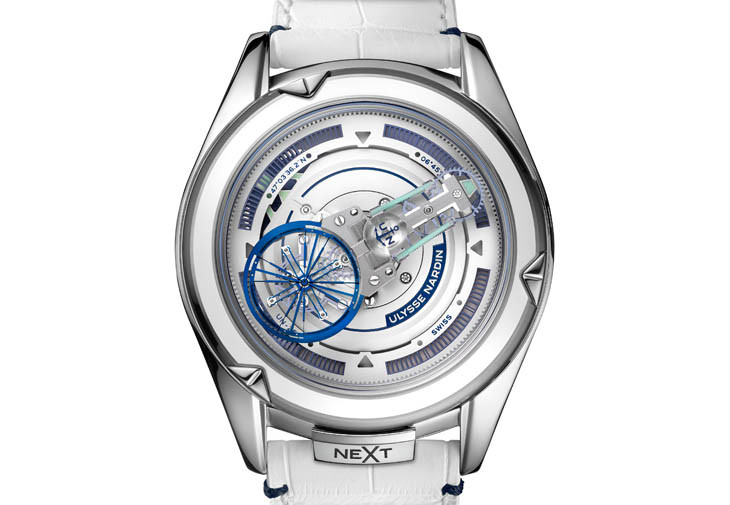

Freak Next腕錶
Freak S自動腕錶
