愛彼7121/7124自動機芯

新世代超薄機芯的誕生!AP愛彼7121/7124自動機芯

Jun 8, 2022

愛彼7121/7124自動機芯
愛彼7121自動機芯/直徑29.6mm/動力儲存55小時/厚度3.20mm/瞬跳日期/振頻28,800 vph/22K金自動盤/紅寶石數33顆/砝碼微調擺輪/單發條盒

愛彼AUDEMARS PIGUET在皇家橡樹系列誕生五十週年的2022年,推出全新一代的Jumbo超薄系列錶款,而同步發表的7121/7124自動機芯,則是取代昔日的2120/2121自動機芯,同時還衍生出更複雜的2968飛行陀飛輪自動機芯。

在2022年,錶壇上最重要的大事,莫過於愛彼AUDEMARS PIGUET旗下的Royal Oak皇家橡樹系列邁向五十週年。而早在2021年,愛彼就宣布經典的皇家橡樹Jumbo超薄腕錶15202將要停產,因此讓人更加期待愛彼在2022年表現。

不過當時錶壇上的最初反應,就是兩大高級錶廠(與百達翡麗PP)都宣布旗下最熱門的運動錶款將要停產?會不會到時候來個小改款,就成為新的錶款型號。不過當編者看到今年最新的皇家橡樹Jumbo超薄腕錶,就發現編者真的錯了。

因為愛彼替新一代的皇家橡樹系列Jumbo超薄腕錶16202、16204,推出全新的7121、7124超薄自動機芯(後者為鏤空款),而我們知道打造一枚全新的機芯,比較保險的生產週期至少是2至3年(7121機芯則是5年),所以愛彼早在數年之前,就開始計劃推出新款的16202與16204錶款,絕非是臨時起意。

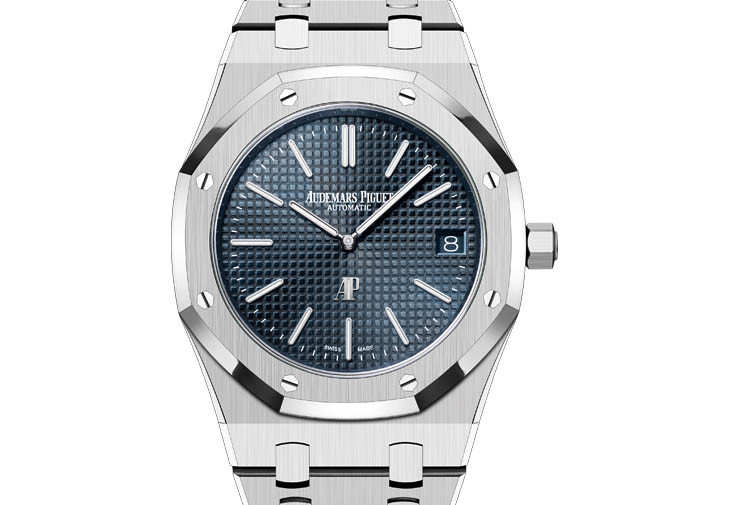

愛彼皇家橡樹系列Jumbo超薄腕錶
愛彼皇家橡樹系列Jumbo超薄腕錶,型號16202ST/直徑39mm不鏽鋼錶殼/時間指示、日期窗/7121自動上鍊機芯,動力儲存55小時/藍寶石水晶鏡面、透明底蓋/防水50米/參考價請電洽

但是經典的2121超薄自動機芯,不僅是1972年皇家橡樹Jumbo超薄腕錶5402誕生時所使用的機芯,日後的萬年曆、鏤空錶款都以此款機芯為基礎,所以沒有十足的把握與決心,是不可能將如此經典的機芯宣布退役。但是畢竟2121超薄自動機芯已經使用超過五十週年,如果繼續使用下去,似乎又顯得錶廠過於偷懶。

在這裡,我們先回顧一下2120/2121自動機芯的歷史與發展。在1967年,積家JLC推出了920自動機芯,這枚厚度僅有2.45mm的超薄自動機芯,是由愛彼、江詩丹頓VC與百達翡麗PP共同設計,然後委託積家生產。也是錶壇中,唯一曾被三大名廠所共同使用的自動機芯。

然而過於輕薄的結構,向來都是機芯的致命傷,但是這枚機芯的優異設計,卻克服這項宿命,成為量產最久的超薄自動機芯。雖然積家為機芯的製造廠,但卻未曾使用920機芯,當年愛彼賦予這枚機芯的編號為2120,江詩丹頓是1120,至於百達翡麗則是28-255。

愛彼7121/7124自動機芯
愛彼7121/7124自動機芯

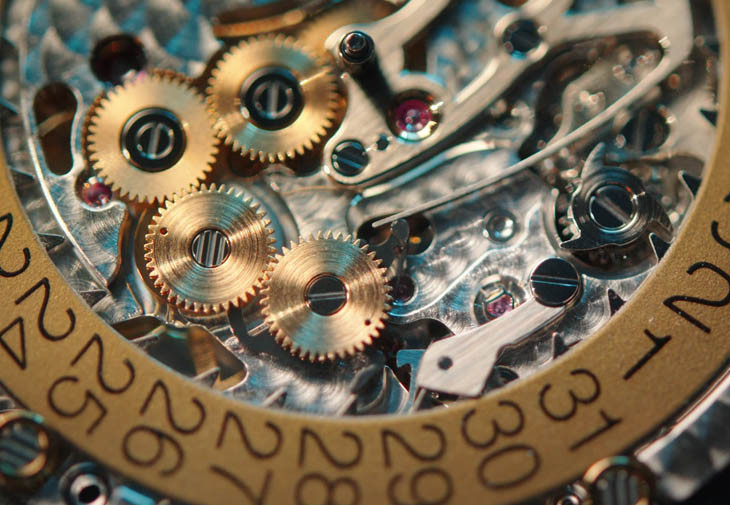

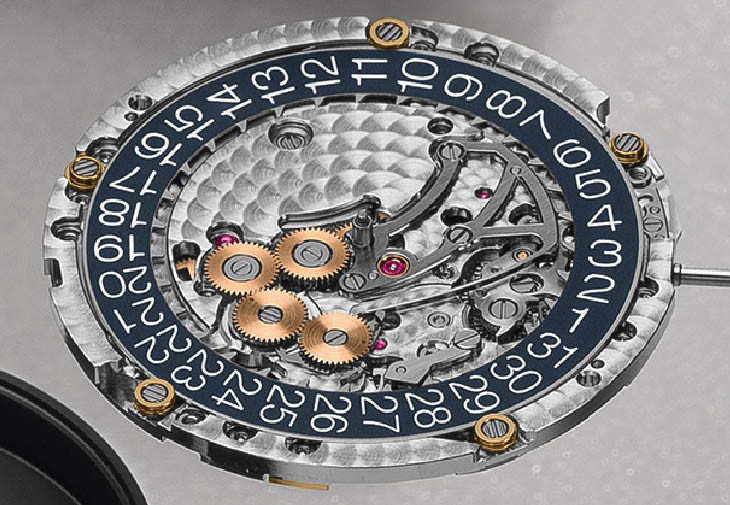

專利快調日期裝置。透過這兩張圖片,可以看見7121機芯的日期盤與換日零件,廠方設計出可以累積24小時彈力的蝸形零件,在午夜時刻精準換日,同時也無須擔心在午夜進行換日步驟。

而具有日期功能的2121自動機芯,整體厚度略增至3.05mm,並且搭載於首款皇家橡樹Jumbo超薄腕錶之中。日後百達翡麗於1976年發表Nautilus錶款時,內部所搭載的28-255機芯,以及江詩丹頓於1977年推出的222運動錶款時,所採用的1120機芯都是同一枚機芯。

隨著百達翡麗在80年代推出自家的355機芯之後,就停用28-255機芯,因此百達翡麗也是三大名廠中,唯一停用此款機芯的錶廠。爾後,繼續量產使用920自動機芯,只剩愛彼與江詩丹頓。

高規格的設計基礎
與過去經典的2120(無日期)與2121(日期)機芯相比,7121、7124機芯的厚度略增為2.7mm與3.2mm(而2120、2121機芯是2.45mm、3.05mm),同時機芯的直徑也放大至29.6mm,而2121機芯則是28.4mm。由於皇家橡樹Jumbo超薄腕錶是一款兩針日期腕錶,不需要大秒針與小秒針,因此7121/7124機芯的走時輪系,無須讓輪系經過機芯中央處,如此一來能減少機芯的厚度,也能確保錶款的整體厚度在8.1mm。

愛彼7121/7124自動機芯
完美的空間運用。這次愛彼除了推出7121機芯之外,也同步推出7124鏤空機芯,因此我們能更清楚觀看機芯的設計架構。從這張圖片來看,懸吊式發條盒與走時輪系占據面盤的左半側,但是雙向自動上鍊系統與手動上鍊輪系皆位於右上半側,約占機芯的四分之一,算是非常精簡的設計。

除此之外,廠方將機芯的振頻從每小時19,800轉,拉高至28,800轉,也就是從每秒鐘2.75Hz的速度增加至4Hz,成為現在機芯的主流規格。同時廠方還擴大發條盒的直徑,讓動力儲存時間從40小時延長至55小時(7124機芯則是57小時),對於走時的穩定性與精準度來說,有絕大的助益。

過去2120/2121機芯採用單向固定式的發條盒,其實就是懸掛於機芯的橋板上,能省略原先機板所需的空間,進而減少機芯的厚度。而7121/7124機芯也採用相同的設計,但是我們可以從鏤空的橋板上,看到內部鑲嵌三個圓形紅寶石,避免大捲車與橋板磨擦;同時鏤空的發條盒橋板,也與鏤空的擺輪橋板形成對稱的效果。

全新自動上鍊系統
另外,具有微調快慢作用的慣性砝碼,此次則是直接嵌入擺輪中,可減少高速轉動時的風阻,因為7121/7124機芯的振頻是每小時28,800轉,轉速遠比2120/2121機芯的19,800轉還要快上許多。

而擺輪上方的K金材質橫跨式橋板,則是固定擺輪游絲,但是固定游絲末端的游絲樁,則由另一個小夾板固定,這是極少見的分離式設計,因為一般的傳統,游絲樁都會固定在擺輪橋板上,透過推移游絲樁便可微調機芯的偏振(Beat error在台灣俗稱為大小擺)。但是愛彼採用固定的設計,勢必要預先設定好,或是挑選品質均等的游絲,但在科技進步的現在,似乎已不是大問題。

愛彼7121/7124自動機芯

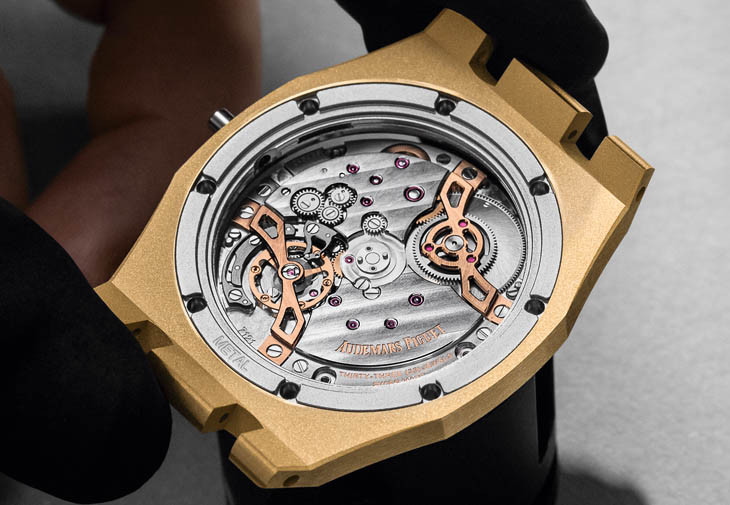

對稱的橋板設計。這次愛彼特別設置兩個玫瑰金鏤空橋板,分別安裝在擺輪與發條盒之上。從這張圖 片也能看出,使用慣性砝碼的擺輪與自由收放游絲,以及左側的三枚手動上鍊小卷車。

過去2120系列機芯的自動盤採用金屬軸承搭配四個紅寶石滾輪的設計,並且由自動盤下方的圓形金屬環支撐自動盤重量。主要是為了減少自動盤軸承的負擔,可透過機芯基板上的4個滾軸式紅寶石,來承載圓形金屬環與自動盤的重量,同時杜絕自動盤刮傷機芯夾板的可能性。

如今,愛彼在7121/7124機芯上,改用簡單靈活的滾珠軸承結構,提升錶款的上鍊效能,同時減少零件的數量;透過直徑較大的自動盤軸承,以及堅硬免潤滑的陶瓷滾珠軸承,可避免使用多年後,產生自動盤刮傷機芯夾板的問題。

愛彼7121/7124自動機芯

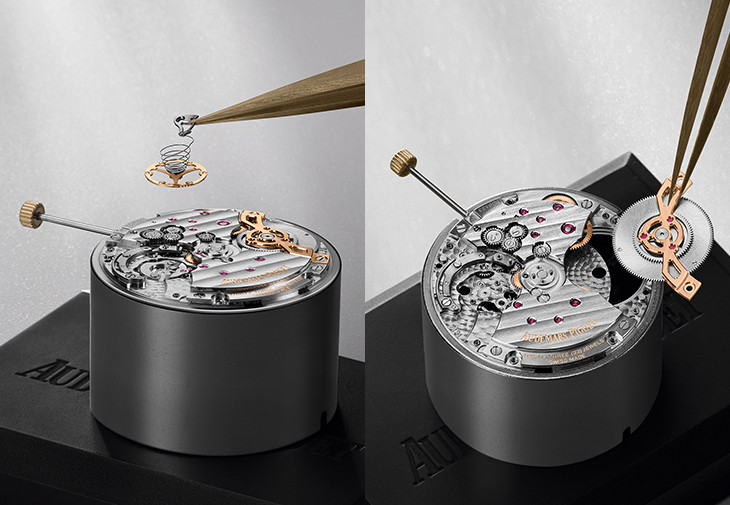

特殊結構設計。透過這兩張圖片,我們可以看見分離式的游絲樁夾板設計,這是極少見的結構,考驗品牌在調整游絲的功力。另外,採用懸吊式的發條盒結構,能有效減少機芯的厚度。

此外,過去2120/2121機芯使用切換輪的雙向自動上鍊系統,同樣的自動上鍊結構也出現在3120系列自動機芯之中。但是後來的4302/4401系列自動機芯,以改用具陶瓷滾珠的雙離合輪自動上鍊系統,這次7121/7124機芯則是採用全新的衛星齒輪離合結構(兩個),同樣是雙向自動上鍊結構,亦能提升自動上鍊效率,同時齒輪結構相當精巧。

為了避免手動上鍊時,會帶動自動上鍊輪系快速旋轉,廠方特別在雙離合齒輪與大捲車中間,設置一個離合輪(中央有彈簧),減少雙離合齒輪的磨損,這也是非常貼心的設計。

便利的快調日期裝置
由於2121機芯誕生於1960年代末期,當時大多數的機芯並未具備快調日期功能,如果錶主要配戴錶款時,就只能採用前三後三的轉動錶冠模式,一旦相差太多天,就會轉到手酸(或是直接放棄調整)。因此廠方為7121機芯設計了快調日期功能,方便錶主使用,而且7121機芯還擁有專利的超薄節能日期設定機制,可減少動能的耗損,同時在午夜時刻也能快調日期功能,而不用擔心機芯零件受損。

原本以為愛彼在1月底時,已經發表完皇家橡樹系列50週年錶款,但沒有想到愛彼還留一手,在WW日內瓦錶展結束之際推出皇家橡樹系列RD#3超薄飛行陀飛輪自動腕錶。這是品牌首次在皇家橡樹Jumbo超薄系列中,推出自動上鍊的飛行陀飛輪款式。

愛彼RD#3超薄飛行陀飛輪自動腕錶

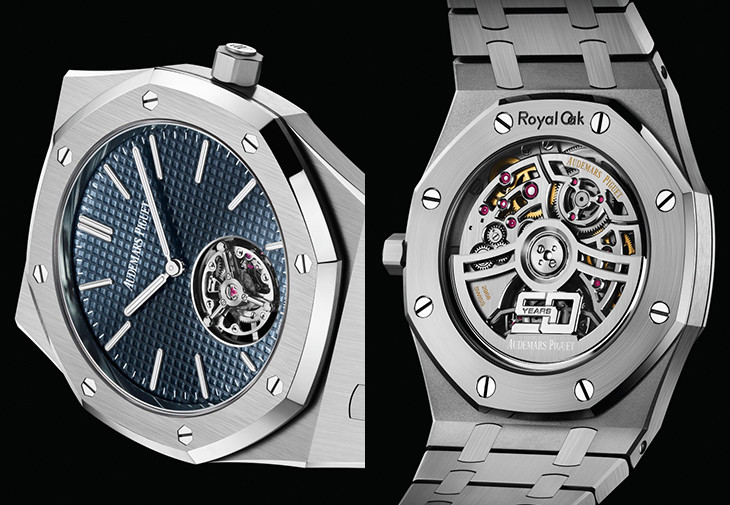

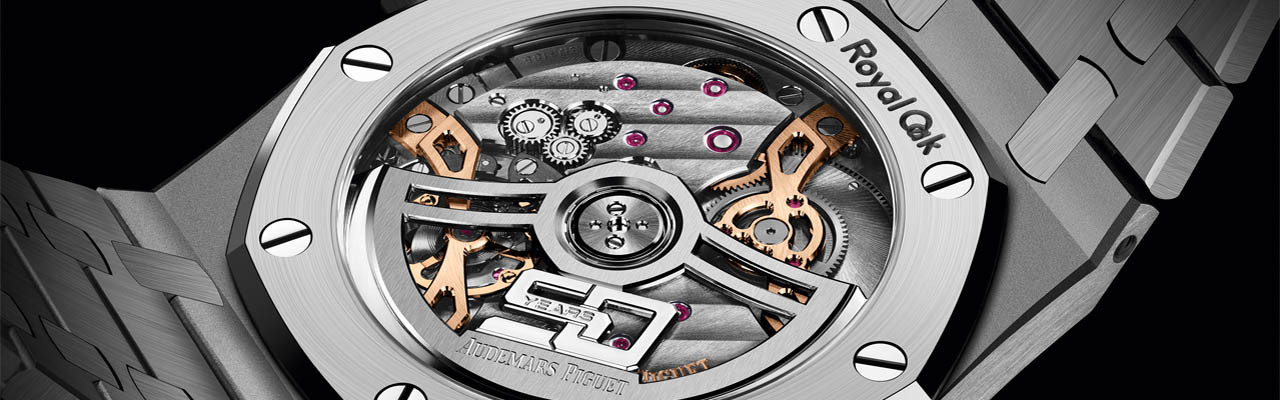

愛彼RD#3超薄飛行陀飛輪自動腕錶。這是品牌首次在皇家橡樹Jumbo超薄系列中,推出自動上鍊的飛行陀飛輪款式。內部搭載的2968機芯同樣採用兩個全新的衛星齒輪離合結構,可進行雙向自動上鍊。其22K金材質的自動盤,也採用鏤空設計,並鐫刻50 years 的字樣,慶祝皇家橡樹錶款誕生50週年。

而RD#3腕錶內部所搭載的2968超薄自動機芯,其厚度僅有3.4mm,所以錶殼的整體厚度也只有8.1mm,沒有因為增加複雜功能而增加機芯厚度。這枚2968超薄自動機芯是以新一代的7121/7124機芯為基礎,加上專屬的鈦金屬飛行陀飛輪裝置(結合滾珠軸承底部)。不過機芯的振頻則改用21,600轉,動力儲存也縮減至50小時,因為陀飛輪裝置本身會更耗費發條的動能。

愛彼皇家橡樹Jumbo超薄腕錶

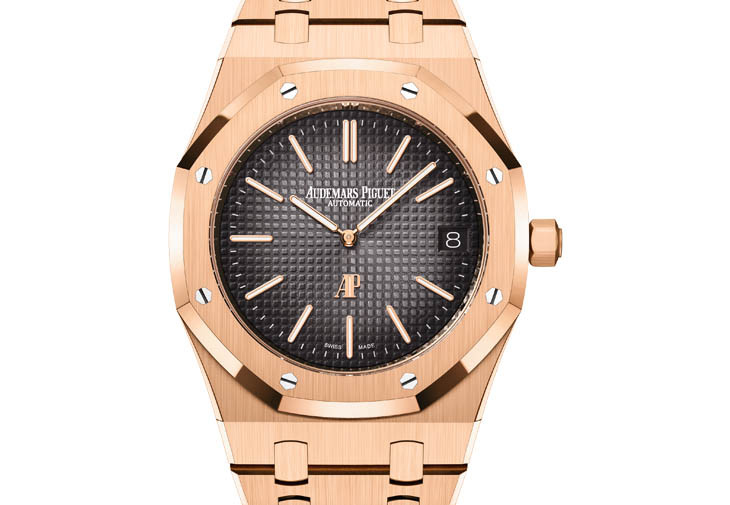

愛彼皇家橡樹Jumbo超薄腕錶。2022年愛彼共推出不鏽鋼、黃金、玫瑰金與鉑金四種材質,以及四種面盤顏色的皇家橡樹Jumbo超薄腕錶(型號16202),並遵循1972年的設計精神。本款腕錶為18K玫瑰金款,搭配煙薰灰色面盤。
愛彼皇家橡樹Jumbo超薄腕錶

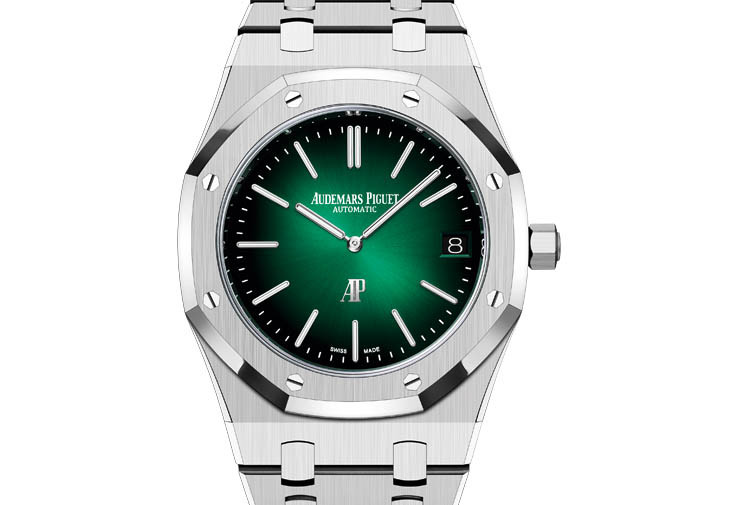

愛彼皇家橡樹Jumbo超薄腕錶。本款是鉑金材質錶款,搭配煙燻綠色面盤,同時也是這四款腕錶之中,唯一沒有使用經典Petite Tapisserie小型格紋面盤的款式。而在2021年,愛彼也曾推出使用煙燻綠色面盤的15202PT錶款。
愛彼皇家橡樹Jumbo超薄鏤空腕錶

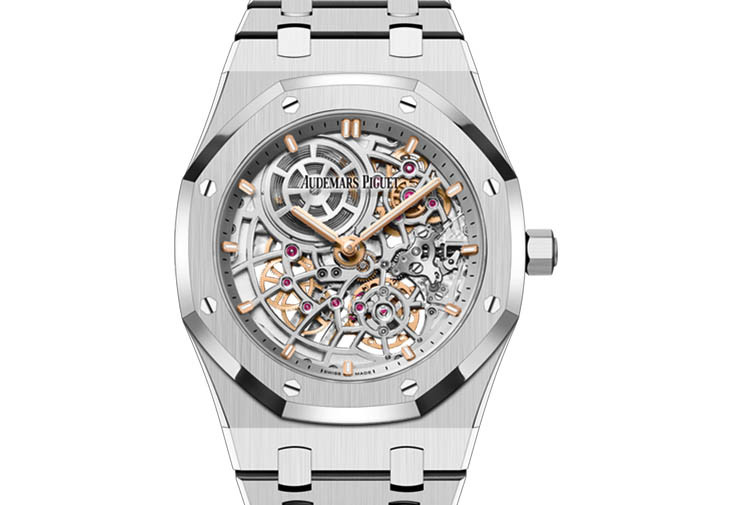

愛彼皇家橡樹Jumbo超薄鏤空腕錶。今年愛彼推出兩款新生代的皇家橡樹Jumbo超薄鏤空腕錶(型號16204),慶祝皇家橡樹系列50週年。由於省略了日期功能,因此7124自動機芯的動力從55小時延長至57小時,本款腕錶為不鏽鋼款。
愛彼皇家橡樹Jumbo超薄鏤空腕錶

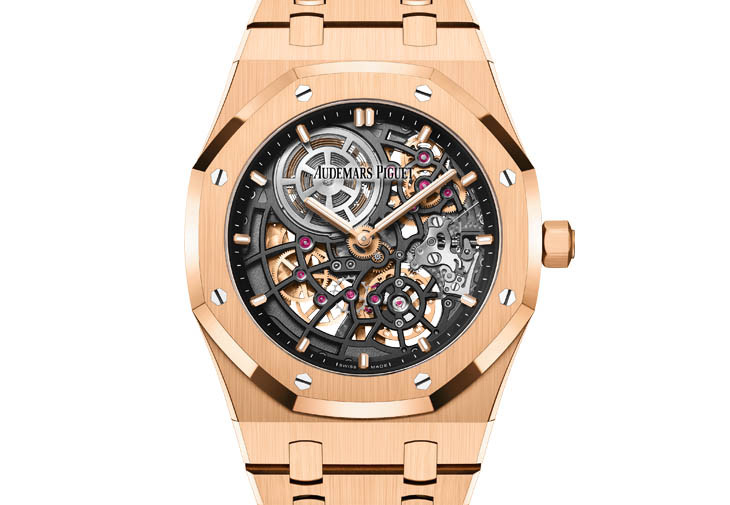

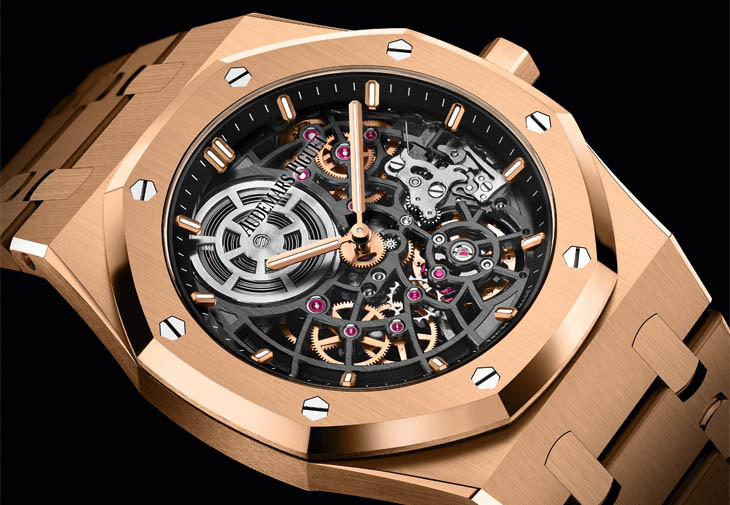

愛彼皇家橡樹Jumbo超薄鏤空腕錶。過去愛彼也曾多次推出鏤空版的皇家橡樹腕錶,首款鏤空腕錶於1981年亮相,起初僅為附屬版本(型號5710BA)。而第一枚Jumbo超薄鏤空腕錶於1992年發表(型號 14811)。本款腕錶為18K玫瑰金材質。

資料提供/愛彼AUDEMARS PIGUET (02)8101-8181
文/陳韋仁 130-機
