百達翡麗5236P-001並列顯示萬年曆腕錶 創新單行顯示專利設計

百達翡麗5236P並列顯示萬年曆腕錶 創新單行顯示專利設計

Apr 13, 2021

百達翡麗5236P-001並列顯示萬年曆腕錶
百達翡麗並列顯示萬年曆腕錶,型號:5236P-001/直徑41.3mm 950鉑金錶殼/時間指示、萬年曆、月相顯示、日夜顯示/31-260 PS QL型自動上鍊機芯,動力儲存最多48小時/透明底蓋/防水30米/參考售價NTD 3,795,000

百達翡麗PATEK PHILIPPE壯大旗下萬年曆時計陣容,推出最新款式,於錶面12時位置特設長形顯 示窗,單行並列展示星期、日期和月份。設計團隊為求這項特色顯示清晰,讀時可靠,研發出最新自動上弦機芯,並就當中三項專利應用設計申請專利。新款並列顯示萬年曆腕錶,率先搭配優雅鉑金錶殼與藍色錶面登場。

百達翡麗5236P-001並列顯示萬年曆腕錶

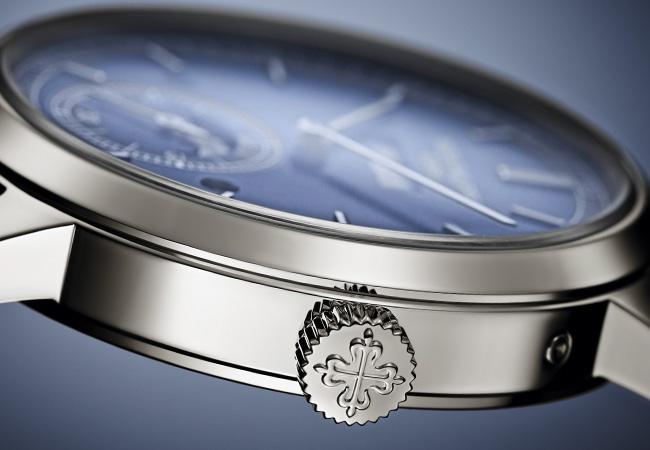

優雅的鉑金錶殼搭配削角錶圈,全由人手打磨處裡,錶冠有著百達翡麗卡拉卓華標誌。
百達翡麗5236P-001並列顯示萬年曆腕錶

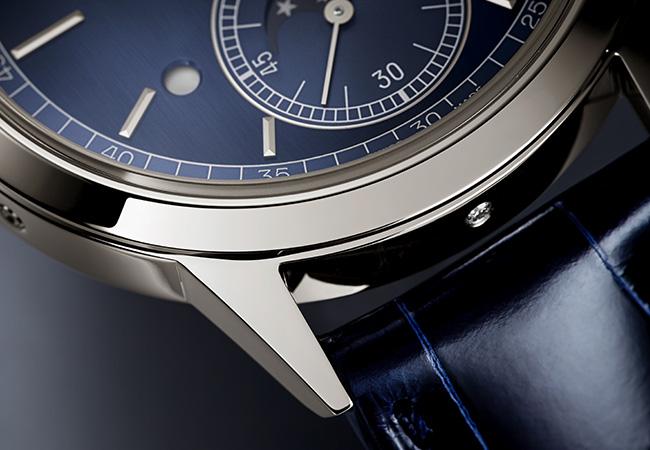

百達翡麗鉑金腕錶在錶側6時位置都會鑲有一顆小鑽石。

萬年曆堪稱頂級複雜功能經典,卓絕不凡,在百達翡麗時計系列中一直超群出眾。一九二五年,這間日內瓦鐘錶製造商呈獻一款腕錶,首次配備這項精密複雜功能(機芯編號97’975;腕錶現已成為日內瓦百達翡麗博物館珍藏,展品編號 P-72)。百達翡麗萬年曆時計,展現一系列設計元素,備有多種指針式顯示、顯示窗及錶面佈局。

當中某些款式採納著名的240 Q自動上弦超薄機芯,例如編號5327腕錶,以三枚獨立附屬顯示盤展示星期、日期與月份。324 S Q自動上弦機芯則驅動編號5320腕錶,展示百達翡麗萬年曆時計另一傳統錶面佈局。12時位置設有雙顯示窗,展示星期和月份;6時位置另設附屬顯示盤,以指針展示日期,兼備月相顯示。編號5160腕錶亦內藏 324 S QR機芯,在萬年曆顯示中多添一項複雜功能:採用自動回位日期指針,沿8時至4時位置的弧線移動。這項顯示配合錶面四個顯示窗,相得益彰。四個顯示窗位於9時、3時、12時與6時位置,分別展示星期、月份、閏年週期和月相。

萬年曆頂級複雜功能,突顯品牌個性,如今展示簇新面貌

百達翡麗5236P-001並列顯示萬年曆腕錶
具備萬年曆功能,12點鐘位置設置單一大顯示窗,展示星期、日期、月份顯示,白金巴頓式指針逐一在線條流利的立體小時刻度上劃過,小三針則是位於6點鐘位置,與路軌分鐘刻度互相呼應。

百達翡麗推出編號5236P-001腕錶,呈獻萬年曆時計簇新面貌。編號5236P-001腕錶採用創新萬年曆展示方式,於錶面12時位置設立長形顯示窗,全窗展示星期、日期及月份。在百達翡麗時計系列而言,全顯示窗展示方式並非新猷。這家鐘錶製造商以往為美國巿場製作懷錶,早已採納萬年曆並列顯示。當時新世界巿場客戶熱衷複雜功能時計,追求操作簡易款式,並擁有一覽可見的萬年曆顯示。

百達翡麗並列顯示萬年曆腕錶

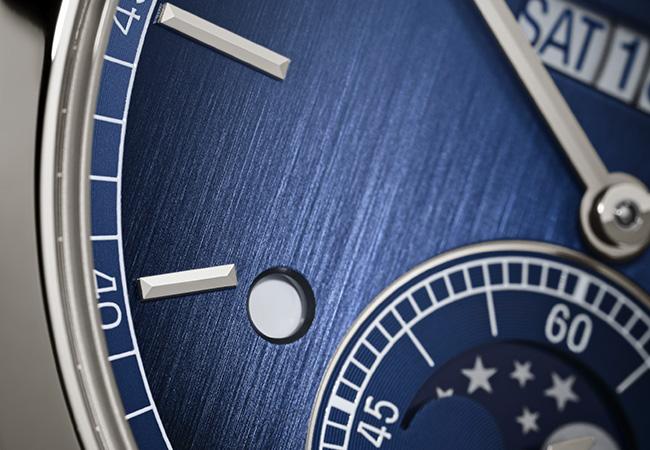

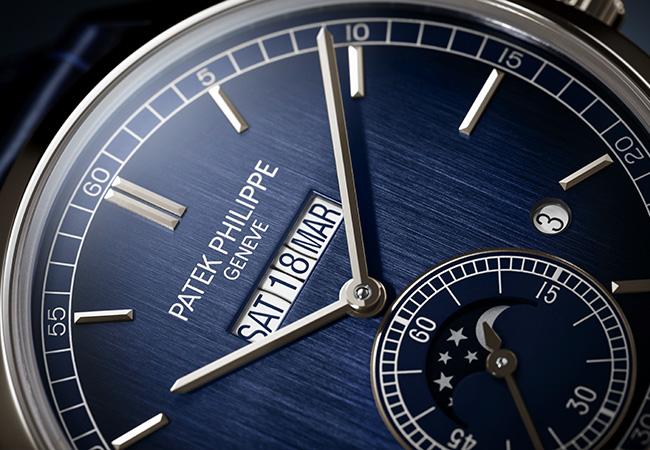

藍色面盤經過精緻的垂直磨砂加工,約7點鐘位置圓點為日/夜顯示。

當年其中一枚時計,現已成為百達翡麗博物館展品:那枚懷錶於一九七二年面世(編號 P-1450),配備「à l’américaine」日曆系統(月份、日期及星期顯示)。然而在編號5236P-001新款時計問世以前,旗下腕錶不曾配備單行全日曆顯示。

百達翡麗並列顯示萬年曆腕錶

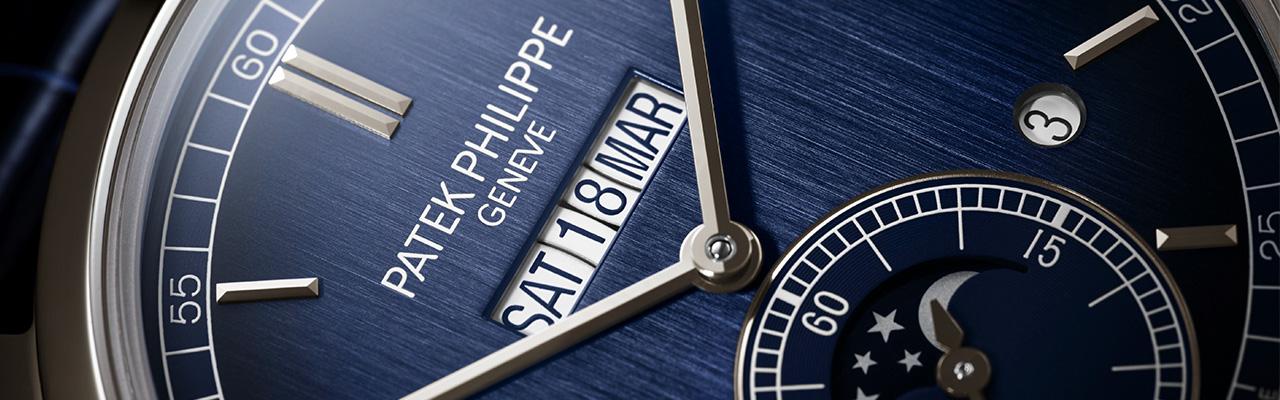

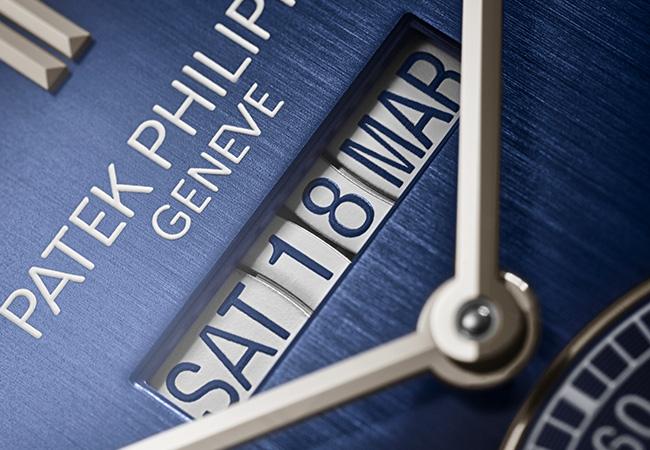

長型顯示視窗在白色背景烘托下,星期、日期、月份一目了然。

為求如此傑作儘量小巧,百達翡麗須克服重重全新技術挑戰。研發人員務求萬年曆並列顯示清晰易讀,設計出雙日期顯示盤系統,一枚顯示盤用作展示十位數字,另一枚展示個位數字。為此,整個日曆顯示由四枚顯示盤組成,一枚展示星期,兩枚展示日期,一枚展示月份。四枚顯示盤渾然嵌置在同一平面之上;若採用單一日期顯示盤展示31個數字,字體未免太小,不易讀取。全新精密機械組件厚度與直徑須儘量薄小,同時恆久可靠,從而符合百達翡麗印記指令中列明的品牌各項基本原則。

項目團隊特此本著31-260 REG QA機芯加以研發。該款自動上弦機芯搭配編號5235 年曆三針一線腕錶,於錶面6時位置設有附屬顯示盤,在二零一一年問世。機芯採用嵌入式側置迷你擺動陀,令形體得以修長。

百達翡麗並列顯示萬年曆腕錶

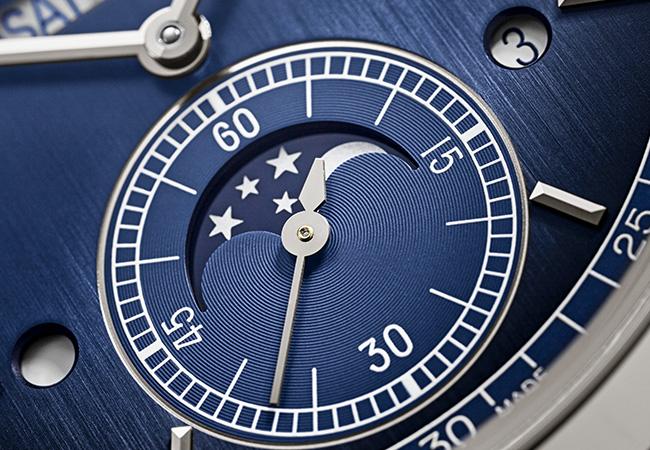

6點鐘位置精美的月相顯示搭載小秒針盤,在左右兩側的圓點分別為日/夜顯示以及閏年週期顯示。

新款自動上鍊機芯,運作表現更上層樓

百達翡麗並列顯示萬年曆腕錶

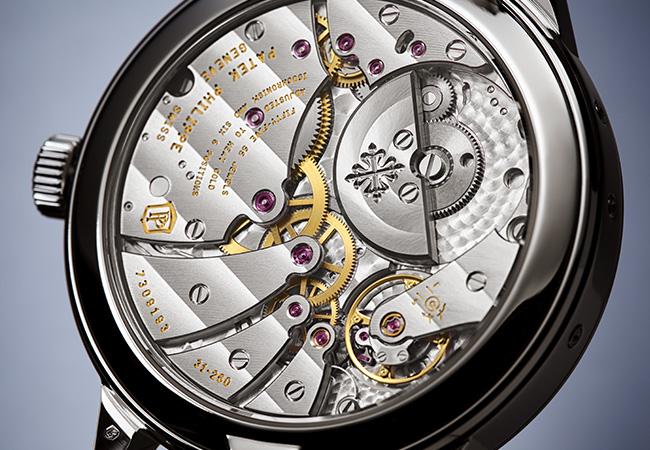

採用三項專利技術的31-260 PS QL型新款機芯。

31-260 PS QL新款機芯 (PS代表 petite seconde [小三針],QL 代表「quantième perpétuel en ligne」[並列顯示萬年曆]),保留基本機芯直徑與厚度(31.74 x 2.60 毫米,因而編號展示 31-260),百達翡麗工程師同時改動機芯多處規格,融入品牌最新技術成就。萬年曆裝置所需動力若渴,可以說工程師是把機芯「調合」,讓它足以帶動如此機械組件。新款機芯發條錮扭力提升百分之二十;選用鉑金迷你擺動 陀,質量較品牌一般所用22K金迷你擺動陀為重,增進上弦動力。擺動頻率由3.2赫提升至4赫(每小時半擺動28,800百次),機芯速率更加穩定,更可簡化精確調校,以符合百達翡麗印記指定的速率誤差容限。

百達翡麗並列顯示萬年曆腕錶

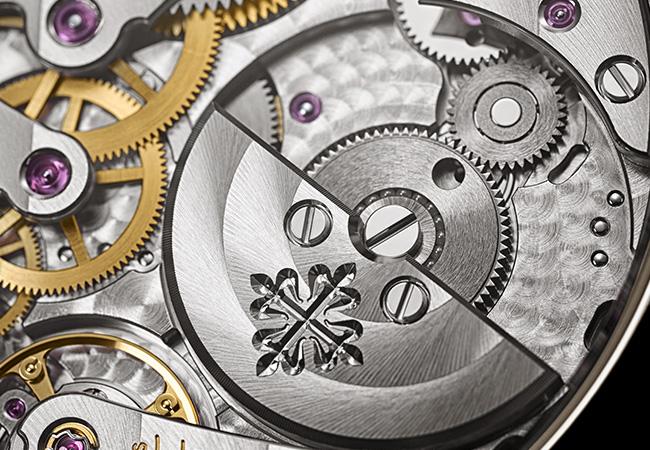

迷你擺陀選用鉑金製造,金屬密度較品牌一般所用22k金迷你擺陀高,可以增加上鍊的動力。

此外,31-260 PS QL機芯配備一枚減速齒輪,每當人手將機芯上弦時,齒輪即與自動上弦器分離。百達翡麗發明上述設計,旨在減少零件損耗,並於二零一九年取得專利。機芯美觀外表亦經細意改動,擒縱器與第四齒輪添上兩枚夾板橋,獨特出眾。對於工程師而言,這項佈局無疑增加工作難度,但可造就更佳觀賞角度,讓人透過藍寶石玻璃錶殼底蓋,可盡覽機芯齒輪組、整體結構及各項精巧加工效果。腕錶附有鉑金錶殼底蓋可供替換。

創新顯示裝置,冠以三項專利應用設計
機芯內萬年曆裝置(包括一枚十二個月凸輪及一枚衛星凸輪,後者專為二月而設)是單獨模組,擁有本身底板。相對半綜合裝置模式,單獨模組設計為這枚機芯帶上最佳解決方案,令整體厚度較薄。日曆與基本機芯透過一枚中間齒輪連結,齒輪本身銜接小時齒輪管桿(一枚十瓣齒輪,用於控制分針)。這枚第二分鐘齒輪,懸掛在兩枚寶石軸承之間,嚙合24小時齒輪(同樣懸掛在寶石軸承之間),確保動力效益完善。

百達翡麗並列顯示萬年曆腕錶

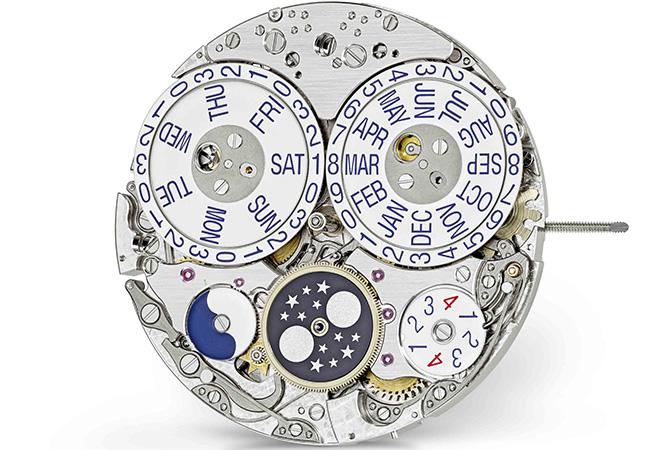

並列顯示的星期、日期、月份由四枚顯示盤組成,其中兩個用於顯示日期的十位數與個位數,全部對齊並列於同一平面上,單這系統本身就要額外增加118枚零件。下方可見到日夜顯示碟盤、月相盤與閏年碟盤。

 若說全機芯最創新的設計特色,正是單行並列日曆顯示,運用四枚旋轉顯示盤展示資料,確保讀時清晰,耗能最少,同時十分可靠。對比傳統萬年曆顯示,僅是上述裝置便要額外加入118枚零件,包括增添一些夾板橋、齒輪與寶石軸承,藉此減少動力消耗,尤其減低兩枚日期顯示盤耗能程度。百達翡麗工程師為求所有指示處於同一平面不會重疊,研發出一個顯示系統,由兩個雙共面滾珠軸承組成,就此設計已申請專利。日期顯示足以信賴,兩枚日期顯示盤同步無間,當中個位數字顯示盤擁有「防止重跳」特色,以免該顯示盤在劇烈震動或校正日期時抖動(第二項專利申請)。第三項專利應用設計,關於由顯示第31日過渡至下月第1日時,採用一個裝置鎖緊個位數字顯示盤。這個過程由一枚31角星形齒輪操作,當中兩枚輪齒被移除。

各項日曆顯示以漸轉方式更新資料。星期、日期和月份顯示位於同一單行平面;配合兩個小巧圓形顯示窗,一個位於錶面4時位置,展示閏年週期,另一枚位於8時位置,作為日/夜顯示器,相得益彰。如有需要設定日曆顯示,閏年與日/夜資料尤其實用。在百達翡麗萬年曆時計中,月相顯示不可或缺。錶面6時位置小三針附屬顯示盤內開闢顯示窗,追蹤月亮盈虧狀態。三枚校正按鈕嵌置在錶側9時與2時位置之間,用以調校星期、日期和月份,排列次序呼應錶面相關顯示位置。月相校正按鈕位於8時位置。

恆久美麗
編號5236P-001新款鉑金腕錶,錶身設計從編號5235年曆三針一線腕錶中汲取靈感。錶殼線條流麗不凡,直徑41.3毫米,搭配削角錶環。錶身構造含蓄低調,按照百達翡麗備受尊崇的傳統由人手精工打磨。錶耳略呈斜角,延伸削角錶環線條,確保腕錶佩戴腕上舒適。時計一如百達翡麗所有鉑金腕錶,在錶側6時位置鑲有一顆小鑽石。

百達翡麗並列顯示萬年曆腕錶

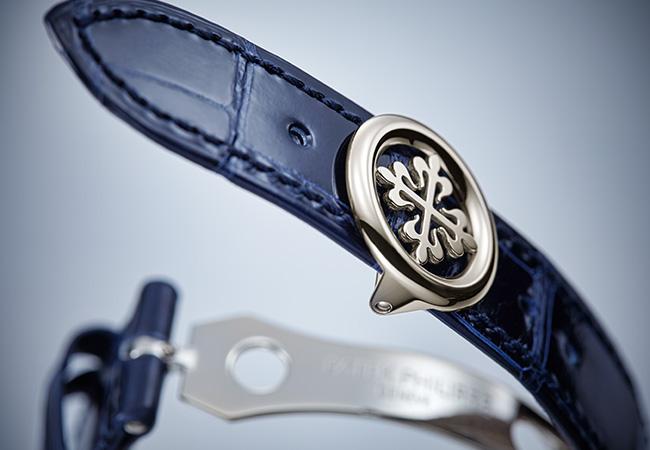

搭配鱷魚皮錶帶及鉑金卡拉卓華十字星圖案摺疊扣。

藍色錶面向周邊方向漸變黑色,對比鉑金銀光效果諧和。錶面經過垂直磨拭加工處理,折射光線散發光芒。採用白金立體小時刻度和巴頓式指針,追蹤每時每分。路軌分鐘刻度增添錶面技術氣息,與6時位置小三針附屬顯示盤相互呼應。藍色星期、日期和月份顯示印於白色背景之上,清晰可讀。深藍色鱷魚皮錶帶搭配鉑金摺疊扣,令編號 5236P-001萬年曆腕錶獨特個性圓滿。腕錶為百達翡麗日曆時計發展揭開新一章節。

責任編輯/鄭婷蓶
