勞力士9001自動機芯
勞力士在2012年推出的9001機芯,共有380枚零件,並擁有7項專利,其中4項為全新專利,是品牌所研發過的最複雜機芯之一。

向來不追求複雜功能的勞力士ROLEX,在2012年推出具備年曆與兩地時間功能的9001自動機芯,這不僅是品牌的新創舉,也是勞力士在複雜功能與實用性之間,取得最佳範本的設計。

對於鐘錶發展史稍有研究的錶友們,應該都知道勞力士過去一直沒有推出具複雜功能的錶款,例如常見的陀飛輪、萬年曆或是三問錶款..等,而唯一能稱得上是複雜功能錶款的,則是品牌在1942年製造的4113追針計時腕錶。

這款搭載Valjoux 55 追針計時機芯的大尺寸不鏽鋼腕錶(44mm),是勞力士專為義大利賽車所生產的錶款,數量僅有12只,且未曾公開銷售。而其中一只4113錶款,在2016年的日內瓦富藝斯(Phillips)拍賣會上,以瑞士法郎2405千元(7300萬元新台幣)的天價拍出,成為當時最貴的勞力士腕錶。

勞力士9001自動機芯

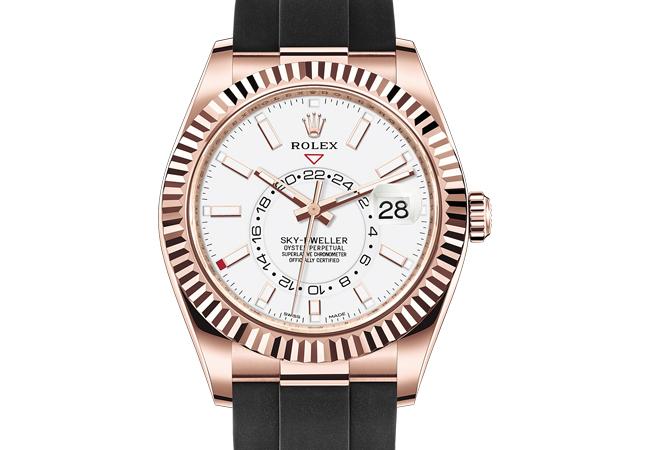

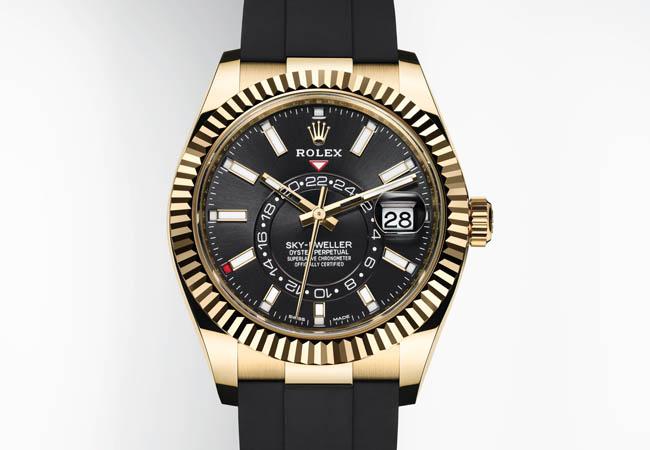

Oyster Perpetual Sky-Dweller:型號326238/直徑42mm 18ct黃金錶殼,Ring Command三角坑紋雙向旋轉錶圈/時間指示、日期、兩地時間與年曆功能/9001自動機械機芯,動力儲存約72小時,勞力士天文台精密時計認證/藍寶石水晶鏡面/防水100米/參考價NTD 1,327,500

不過,勞力士創辦人漢斯・威爾斯多夫(Hans Wilsdorf)對於錶款的要求,則是可靠耐用、精準與創新等特性。因此,勞力士在1926年推出防水的Oyster蠔式錶款、1931年發表可360度自動上鍊的上鍊系統,以及在1945年推出具有日期窗的Datejust腕錶..等,這些創新設計都是運用在基本的自動錶款之中。

所以勞力士較為複雜的錶款,也僅限於計時碼錶與全日曆錶款,因為這已經日常生活中,最具實用性的功能;當勞力士在1964年停止生產全日曆計時錶款6236之後,最複雜的錶款功能,就剩計時錶款。而這樣的局面,一直到2012年,勞力士推出搭載9001自動機芯的Sky-Dweller錶款後,才有所變化。

因為Sky-dweller錶款具有複雜的年曆功能,並結合實用的兩地時間功能,而機芯共有380枚零件,並擁有7項專利,其中4項為全新專利,是品牌所研發過的最複雜機芯之一(4160倒數計時機芯的零件數為360)

勞力士9001自動機芯

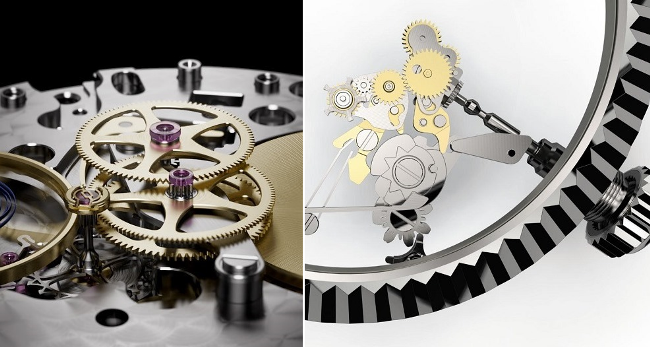

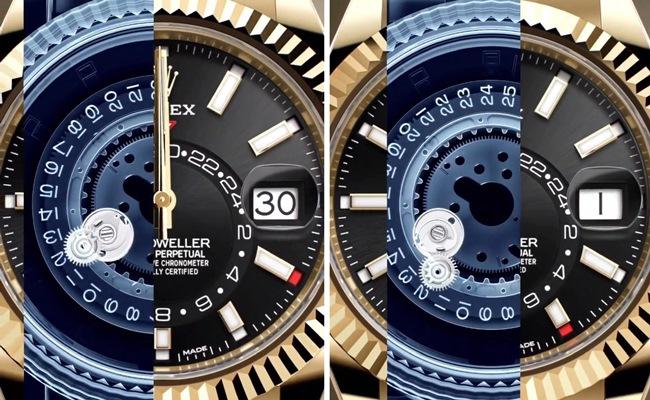

沙羅Saros年曆裝置:透過這兩張圖片,我們可以得知,每當30天的月份到來之前,衛星齒輪的一個棘爪會受到瞬跳日期裝置的額外推力,也就是瞬跳日期裝置上方的一個校正小棘爪撥動衛星齒輪,使日曆盤在幾毫秒內跳過兩日,從30號跳到下月1號。

新世代機芯的初始

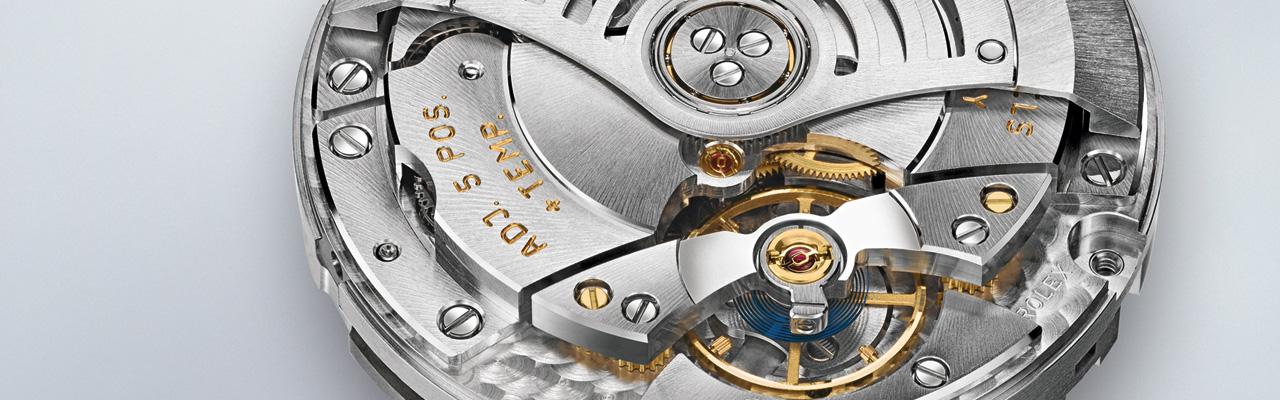

Sky-Dweller錶款內部搭載的9001自動機芯,是繼2000年勞力士推出4130自動計時機芯之後,廠方所推出的第二枚新世代自動機芯,為什麼稱為新世代自動機芯?因為9001機芯也開始採用具有滾珠軸承的自動盤結構,而4130機芯則是第一款。

過去勞力士在150030003100系列機芯中,採用金屬插銷與紅寶石軸承的設計,雖然上鍊效率優異,但是經過經年累月的磨損之後,自動盤便很容易摩擦到機芯夾板,當夾板表面的銀色鍍層被自動盤磨光,就是我們俗稱的夾板露銅。但是具有滾珠軸承的自動盤,由於應力被分散到整個軸承上,可以提升耐用性。

此外,9001機芯將動力儲存增加至72小時,這也是繼4130機芯後,第二枚使用三日鍊發條盒的自動機芯,對於周休二日的現代人更為方便。

勞力士9001自動機芯

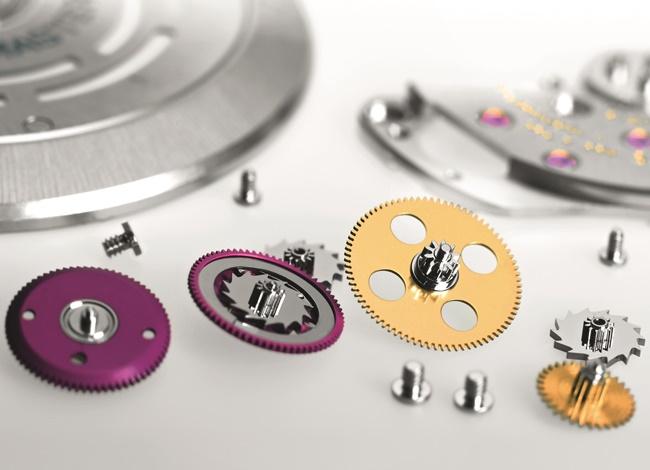

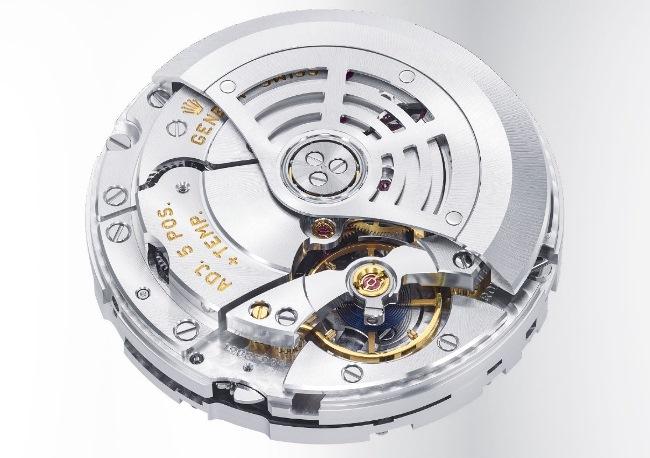

集專利零件於一身:在2012年問世的9001機芯,不僅是勞力士在21世紀所發表的首枚全新自動機芯(Cellini Prince的7040則是首枚手上鍊機芯),也同時搭載Parachrom順磁性雙層藍色游絲與Paraflex緩震裝置,這兩項都是勞力士獨家研發的專利設計。

9001機芯沿用勞力士專屬的雙向自動上鍊結構,透過兩枚紅色陽極氧化鋁材質的雙層離合齒輪,可賦予機芯絕佳的上鍊效率。但是,過去的自動機芯都是將紅色陽極氧化鋁面朝上,但是自9001機芯起,勞力士則是將銀色離合齒輪朝上,而我們也可在日後的3200系列自動機芯中,看見雙層離合輪內的齒輪與離合勾爪,雖然勞力士沒有說明此一原因,但是9001機芯成為首款使用此設計的機種。

另外,9001機芯有別於3100系列機芯採用中心輪是秒輪(四番車),分輪位於發條盒側邊的設計(ETA 2824類似),而是將分輪(二番車)與秒輪同樣放置在中心輪的位置;但秒輪在上,分輪在下的重疊方式,不僅可以節省走時輪系的空間以及齒輪數量,並可提高動力的傳遞效率,這項設計日後也運用於3200 系列自動機芯之上。

所以當初編者也認為,如果刪除年曆與兩地時間模組,9001機芯是否會成為新一代的基礎自動機芯?不過,結論是沒有,但勞力士運用許多設計在新一代的3200系列機芯當中,因此9001機芯可說是具有承先啟後的作用。

勞力士9001自動機芯
高效率自動上鍊系統:9001機芯同樣使用勞力士專屬的雙向自動上鍊結構,透過兩枚紅色陽極氧化鋁材質的雙層離合齒輪,可賦予機芯絕佳的上鍊效率,但是自9001機芯起,勞力士則是將銀色離合齒輪朝上。

獨特的沙羅年曆結構

在眾多的複雜功能中,最能貼近勞力士所追求的實用功能,應該就是萬年曆,但是這項結構仍需要許多齒輪、彈簧與操控桿等..零件,所以機芯結構仍會相對的脆弱。不過,百達翡麗於1996年推出全新的年曆功能,其零件數量較為精簡;因此,勞力士很快的選擇年曆作為發展目標,並且在20054月,申請了美國專利第7242640號,也就是日後安裝在9001機芯上的沙羅Saros年曆裝置。

勞力士9001自動機芯

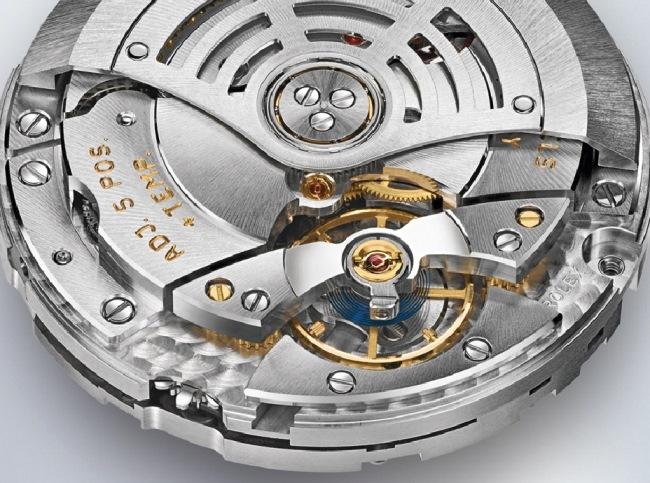

9001自動機芯規格:直徑33mm/厚度8.0mm/振頻28,800 vph/紅寶石數40顆/單發條盒/動力儲存72小時/螺絲微調擺輪/Parachrom藍色雙層游絲/Paraflex緩震裝置

為何勞力士將這項年曆結構取名為沙羅Saros?此一名詞來自希臘語,意指自古以來大約每隔18年太陽、地球與月亮的相對位置週期,雖然聽起來複雜,但是勞力士推出的年曆結構零件數卻並不多,僅增設四個齒輪及兩套輪系傳動進行運作。

沙羅年曆結構是圍繞固定於機芯中央的(相當於太陽)行星輪系,而中央的固定齒輪旁則是瞬跳日期齒輪裝置。與此行星輪系嚙合的衛星齒輪(相當於地球),其實是固定於日曆盤下方(此日期盤有雙層),以30天為一個週期圍繞行星輪系旋轉,並同時進行自轉。衛星齒輪上還具有四個棘爪(相當於月亮),分別代表為期30天的四個月(即46911月)。

勞力士9001自動機芯
創新的機芯設計:9001機芯首次使用秒輪在上,分輪在下的重疊方式(此圖為3255機芯),不僅可以節省走時輪系的空間以及齒輪數量,並可提高動力的傳遞效率。另外,Ring Command能根據所選取的不同調校功能,分別將機芯內部相對應的不同齒輪組互相嚙合。

通過精確計算衛星齒輪與行星輪系間的嚙合比,每當30天的月份到來之前,衛星齒輪的一個棘爪會受到瞬跳日期裝置的額外推力,也就是瞬跳日期裝置上方的一個校正小棘爪撥動衛星齒輪,使日曆盤在幾毫秒內跳過兩日(即從30號跳到下月1號),顯示出正確的日期。所以,唯有需要跳過三或四日的二月,才需要使用者自行手動調整日期。

如果是在31天大月,瞬跳日期裝置上的校正小棘爪,無法接觸到衛星齒輪上的任何一個小棘爪,所以會正常的跳一日。同時一年中的各個月份,由位於面盤時標刻度外側的十二個的小窗來顯示,非常簡單明瞭:1月在1點處,2月在2點處,由此類推,當前月份會由鮮明的對比色標出。

勞力士9001自動機芯

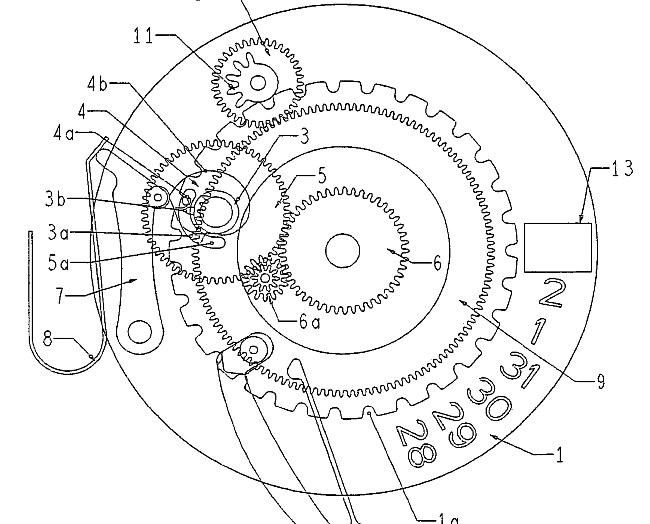

專利年曆結構:勞力士在2005年4月,申請了美國專利第7242640號,也就是日後安裝在9001機芯上的沙羅Saros年曆裝置。

Ring Command旋轉錶圈

由於9001機芯還擁有兩地時間功能,面盤上具有偏心的24小時顯示環,結合可快調的短時針設計,非常適合商旅人士使用。但是結合了年曆與兩地時間功能的9001機芯,會面臨到一個問題,那就是快調時間的問題。

因為勞力士的兩地時間錶款,都採用快調短時針設計,如果你的年曆錶款剛好停在二月中,而現在是八月中,那麼錶冠應該都會被轉壞了吧! 但是如果改用常見的快調按把或是隱藏式按鍵,對於便利性或是防水性能的要求,肯定也達不到勞力士的標準。

因此,勞力士選擇使用在2007年誕生,用於Yacht Master II倒數計時錶款上的Ring Command旋轉錶圈結構。使用者可透過這項位於機芯和錶殼之間的革新專利技術界面,輕鬆地調校腕錶的各項功能。

勞力士9001自動機芯

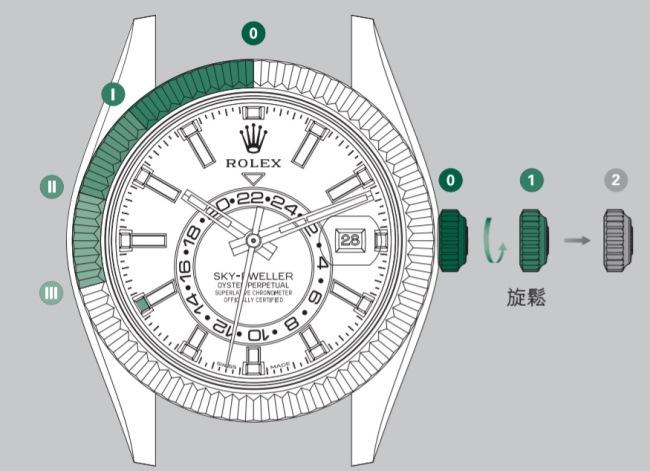

便利的調整模式:當使用者旋開並拉出錶冠至第二段時,整個Ring Command系統便可運作。透過逆時針方向旋轉三角坑紋錶圈至三個不同位置時(各相隔30度),只需旋轉錶冠,就能設定各項功能,通常由第三格調整至第一格是最理想與便利的模式。

這一個容易操作的裝置,包含60多枚零件,其核心由一個雙凸輪和操縱桿構成。當使用者旋鬆並拉出錶冠至第二段時,整個系統便會自動開始運作。透過逆時針方向旋轉三角坑紋錶圈至三個不同位置時(各相隔30),只需旋轉錶冠,就能設定各項功能。

當錶圈轉動至第一格時(11點與10點鐘之間),可快速調整日期和月份(兩者連動)。錶圈轉至第二格時(10點與9點鐘之間),可快調短時針但分針不動,調整所在地的時區。錶圈轉至第三格時(10點與9點鐘之間),則用於調整時分針,也就是出發地時間,並且會連動偏心24小時環;此時機芯也會停止運作,使腕錶的設定精準至秒。

所以9001機芯是目前少數具有兩地時間功能,且能快速調整任何時間功能的年曆機芯,達到勞力士最重視的便利性與實用性的要求。

9001自動機芯錶款

勞力士9001自動機芯

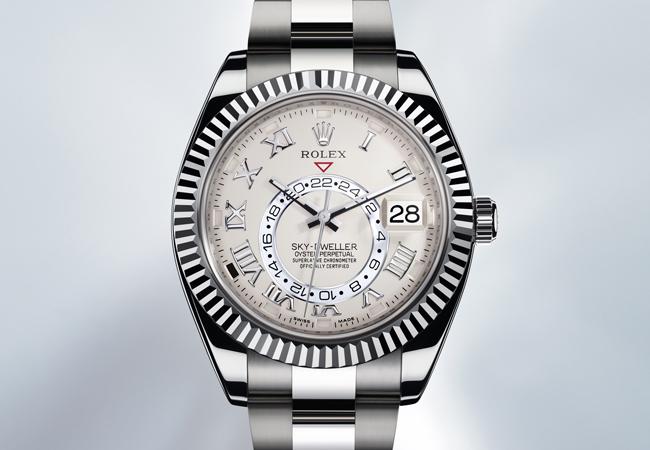

勞力士ROLEX 326939:本款18ct白色黃金款的Sky-Dweller腕錶,是勞力士在2012年推出的首批錶款,與2014年推出的Sky-Dweller腕錶,皆使用貴金屬錶殼,以及羅馬數字與阿拉伯數字時標,如今皆已停產。
勞力士9001自動機芯

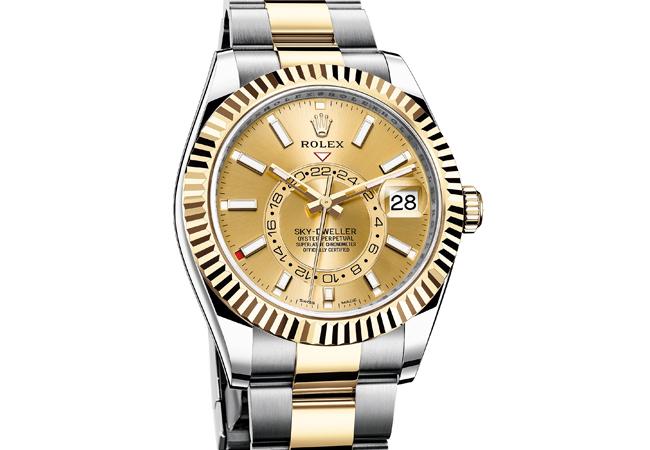

勞力士ROLEX 326933:勞力士在2017年,推出黃金鋼材質的Sky-Dweller腕錶,同時也改用長方形的時標刻度,並填入Chromalight夜光,提升日常生活中的實用性,而原居地的時間,則以面盤上的紅色倒三角形為指示。
勞力士9001自動機芯

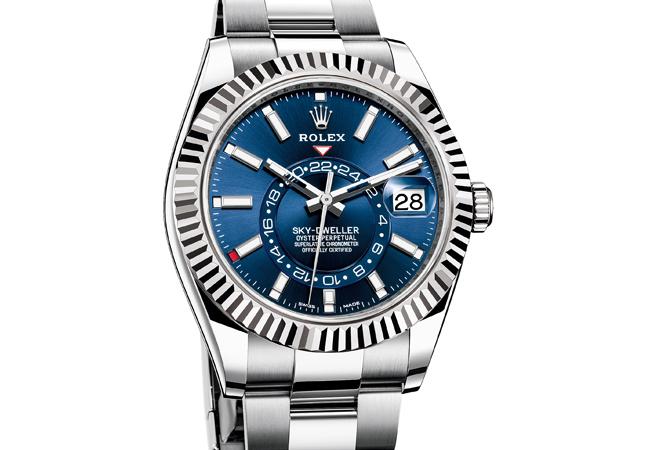

勞力士ROLEX 326934:原先大家都認為Sky-Dweller會如同Day-Date錶款,僅推出貴金屬材質,不過42mm的錶徑,搭配貴金屬錶殼與鍊帶,實在太過沉重。因此,廠方在2017年推出不鏽鋼款,價格也比較容易入手。
勞力士ROLEX 326235:勞力士在2020年推出採用Oysterflex橡膠錶帶的貴金屬款式,不僅能減輕錶款整體重量,也展現錶帶優異的耐用性;擁有專利的Oysterflex橡膠錶帶,內部主體是由深具彈性的鈦鎳合金片製作。
