矽材質研發先驅 ULYSSE NARDIN雅典錶

Jan 29, 2018

雅典ULYSSE NARDIN 2001年的Freak奇想陀飛輪,鳴響了矽材質使用的第一槍,而後十餘年間InnoVision 1 & 2相繼的推出,各具備十大創新裝置的成果,十足展現出雅典強大的研發實力

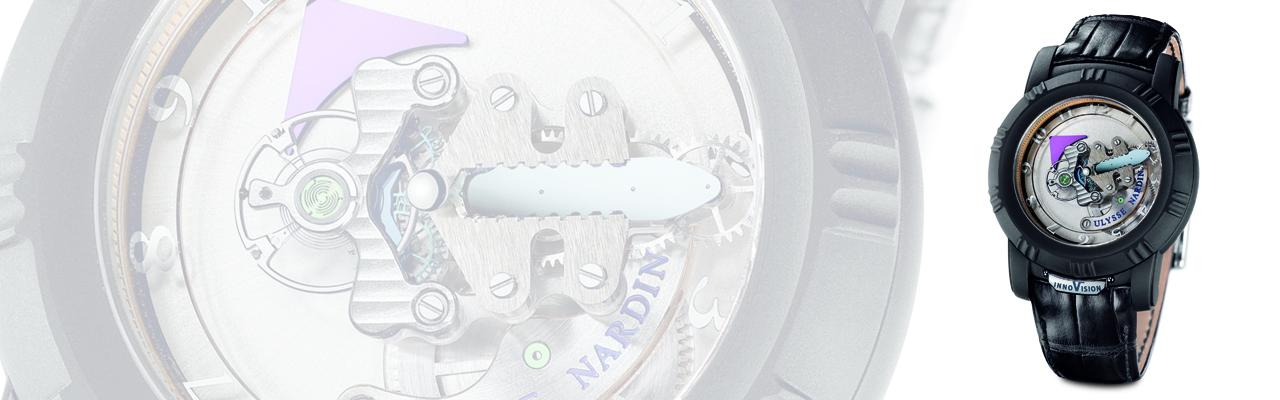

早在2001年,矽材質還沒開始鋪天蓋地席捲鐘錶界之前,雅典ULYSSE NARDIN就已經推出矽材質雙向擒縱裝置(Dual Direct Escapement)的Freak奇想陀飛輪,錨式擒縱叉和擒縱輪不需靠紅寶石減低摩損,也不需要再上油,動力會經由兩個擒縱輪直接傳送至擺輪,由於擒縱輪使用的是矽材質,因此他們的硬度高、重量輕、彈性好而且完全抗磁。

盤據面盤中央的卡羅素,即便已經過了十多年,現在看來還是充滿實驗性。當時的雅典走了前衛而大膽的一步,他們是業界第一個將矽材質用來生產機芯零件的品牌,雖然在當時引起話題,卻沒有獲得高度重視,那時大家幾乎都沒有想過十幾年後的現在,矽材質會經歷一番革命,從高端機芯的象徵、到如今成為中價位品牌也爭相具備的加分題。

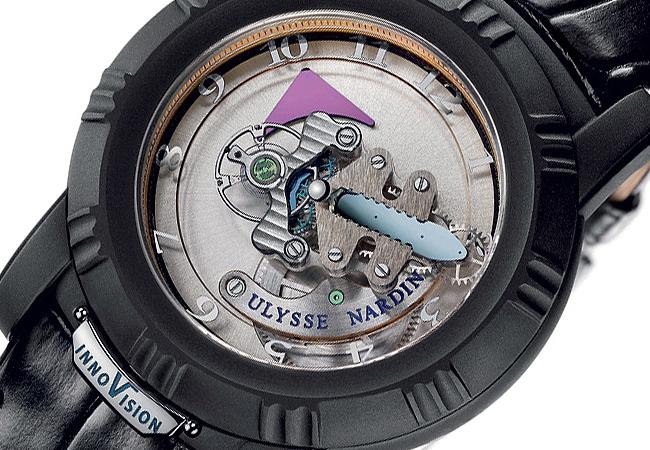

雅典ULYSSE NARDIN InnoVision
雅典Ulysse Nardin InnoVision

材質研發的先行者

其實雅典是個研發能力很強的品牌,雖然表面上感覺不太出來,更難得的是,他們的研發腳步完全沒有在跟流行,完全照著自己的步調走。2001年的Freak之後,2005年雅典推出了Freak Diamond Heart,以鑽石做為擒縱裝置的材質,但鑽石的價值不適合用在必須多量生產的腕錶上,因此和鑽石材質相近,取得卻相對容易的矽材質,就成為替代方案。

鑽石和矽的物理特性都很堅硬、表面光滑、不易磨損而且抗磁,不過當把它們切割成細絲或薄片時,卻又具備彈性,因此是用來取代金屬製作游絲的不二選擇。兩年之後,雅典進階式推出DIAMonSIL鑽石矽晶體陀飛輪,他們在矽擒縱表面覆蓋一層人造多晶鑽石薄膜,就硬度而言,這種合成鑽石的硬度並不亞於鑽石,同年推出的InnoVision 1,更集十項創新發明為一身,矽材質也被運用在橋板、游絲等處,DRIE深層離子蝕刻和LIGA深刻電鑄模造兩項技術功不可沒,到了2008年有一部分被應用到Sonata矽晶體限量腕錶上,可見當時研發的成果不只是雷聲大雨點小的概念形式,而是可以被持續拓展及沿用的。

十項創新:

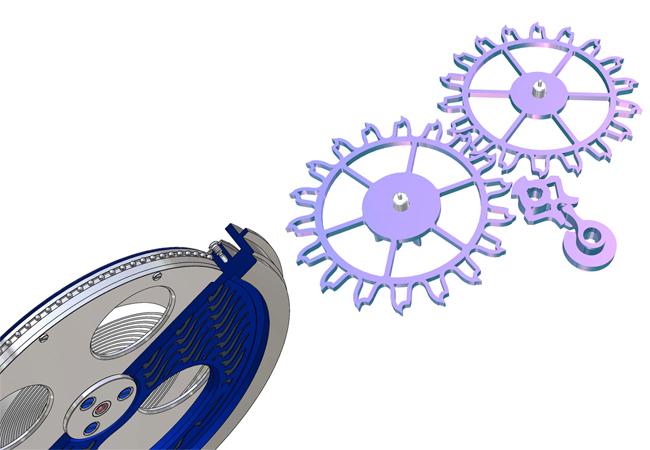

滾珠軸承的發條盒(左)- 在滾珠軸承發條盒還沒被多方運用的2005年,雅典就已率先推出由96顆滾珠的軸承帶動的發條盒,不需要上油,能將磨損減至最低。 雙向擒縱裝置(右)- Freak 使用的雙向擒縱裝置,不需要使用任何潤滑油,加上修正了角度的部分,使精確度大大提升。
DRIE深層離子蝕刻技術(左)-矽擒縱橋板透過DRIE深層離子蝕刻技術才得以製成,矽的低摩擦係數是一大優勢,無寶石的機芯設計,也讓機芯設計師在設計方面更有彈性,能在擒縱橋板的邊緣開孔。矽晶體軸承(右)- 和黃銅底板結合的矽晶體軸承,亦不需上油,因此也不必預留上油的孔眼。

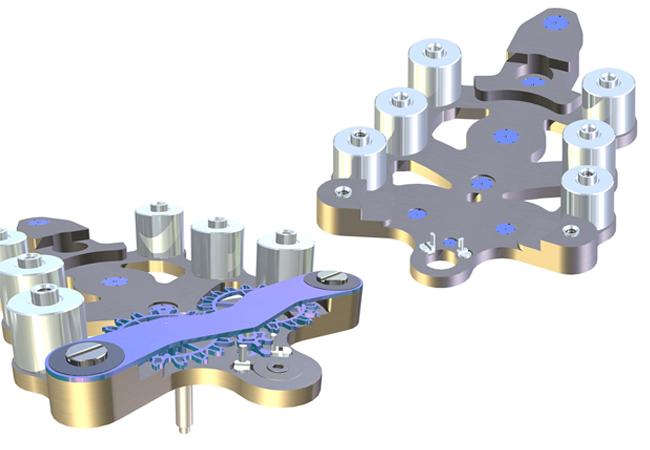

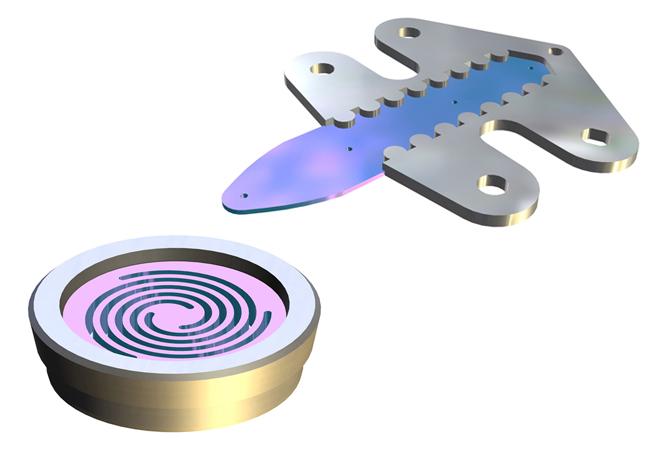

螺旋形矽晶盤(左)- 雅典研發出的避震軸承(Shock Absorber Bearing),主要是用來連接矽晶盤中心的平衡擺輪中軸,在震動產生時,具有彈性的螺旋形矽晶盤會隨之變形,吸收了震動力之後,便會立刻恢復到一開始的狀態。雙重技術矽橋板(右)- 以DRIE深層離子蝕刻和LIGA深刻電鑄模造兩種技術,結合出的雙物料橋板,和矽材質一樣具有不易磨損的堅硬特性。

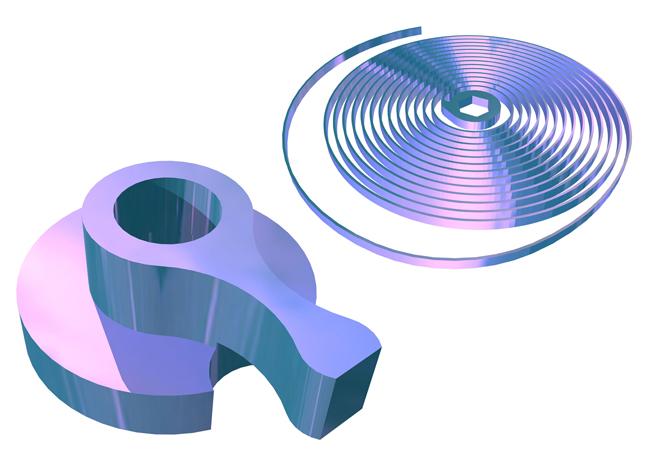

擺碟和指針(左)- Sigatec公司研發的DRIE深層離子蝕刻技術,使擺碟和指針能準確地結合成單一零件。矽游絲(右)- 時至今日矽游絲雖然已開始變得普及,但十幾年前雅典是業界最早開始研發矽游絲的品牌,到了現在品質自然不在話下。

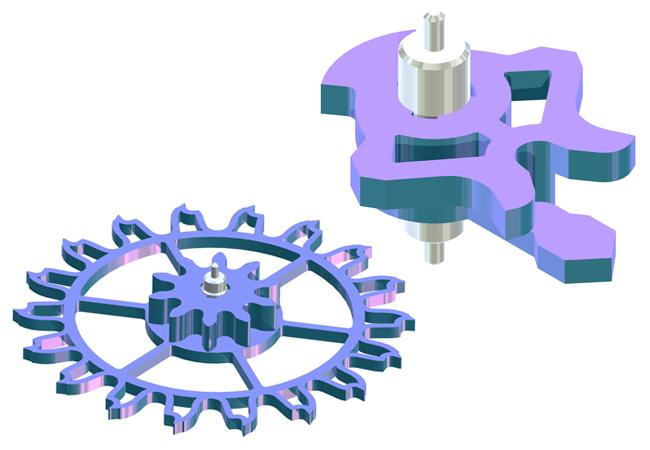

雙層處理程序(左)-Sigatec公司研發的雙層處理蝕刻技術,讓擒縱輪和小齒輪(Pinion)由單一部件所組成,在設計上的發揮空間也因此比較大。雙向擒縱裝置的制動叉(Stopper Fork)與安全針(Security Pin)(右)-專門生產矽材質的Sigatec公司,為雅典製作出雙層蝕刻技術的一體成形零件,以往需要多個組件才能組成的裝置,現在能以單一物件的形式現身。傳統錨式擒縱裝置中的錨形組件,在這裡以「制動器」結合「安全針」的形式呈現,耐磨損度因為材質的改良大大的提升。

資料提供/雅典ULYSSE NARDIN 02-7726-6567
