古董計時腕錶特展 特殊計時篇

Jul 14, 2017

LONGINES浪琴單按把計時碼錶,無法停止的計時碼錶,你見過嗎?

在《古董計時腕錶特展 古典篇》、《古董計時腕錶特展 追針篇》之後,現在要來看看一些結構特殊的古董計時腕錶。王永昌鐘錶的負責人王進龍先生所挑選的這幾款腕錶不以精緻工藝取勝,重點放在特殊計時的機械設計,提供另類的賞玩角度。

LONGINES浪琴單按把計時碼錶
20世紀中期的的計時碼錶蓬勃發展,不像現在的設計都是大同小異。在當時,浪琴計時碼錶有很高的素質,我們就先來看看這款沒法停止的計時碼錶!這款不用導柱輪或凸輪,直接用按把來控制計時齒輪的離合。按下按把後秒針立刻歸零,一放開按把,秒針就開始計時。雖然是簡化的計時功能,卻是有專利的,機芯的打磨也還不錯。

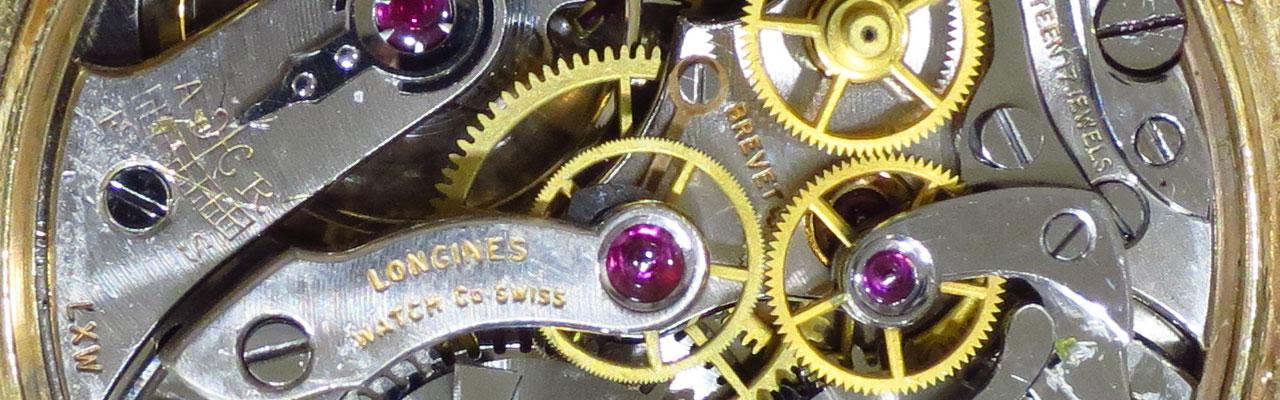

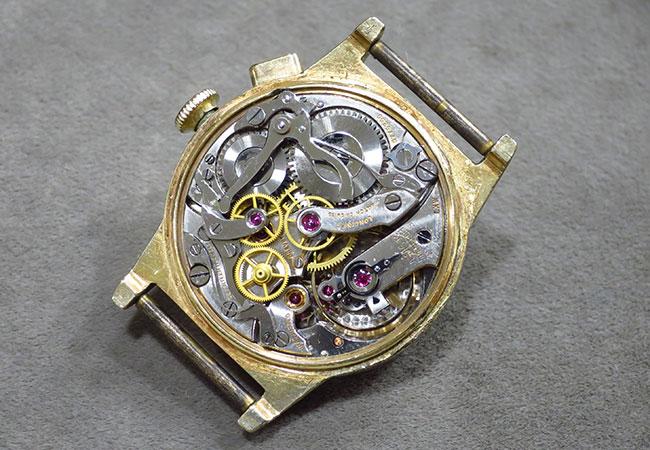

LONGINES浪琴單按把計時碼錶的機芯有專利設計,計時秒針無法停止,並具有飛返功能,按下後放開便立即歸零並重新計時。



LONGINES浪琴1/10秒計時碼錶
為了顯示1/10秒的精準度,一般的錶款式在一秒的刻度中再細分化為5格,當計時秒針停在第一格上面就是0.2秒,如果停在第一格和第二格中間,就是0.3秒,這方法雖然能顯示,卻很難看清楚細微的刻度。浪琴則有更好的巧思,她在計時秒針的末端加上0到9的刻度,這幾個刻度中與分鐘刻度對齊的,就表示是零點幾秒。

例如計時秒針停在10和11之間,而秒針末端0到9的刻度中,只有6和分鐘刻度對齊,那就代表10.6秒。

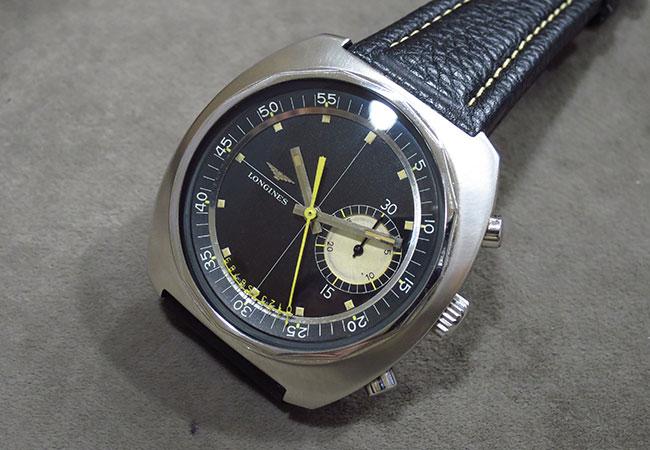

LONGINES浪琴1/10秒計時碼錶,關鍵在於計時秒針的設計。約1968年製,Cal.538手動機芯。

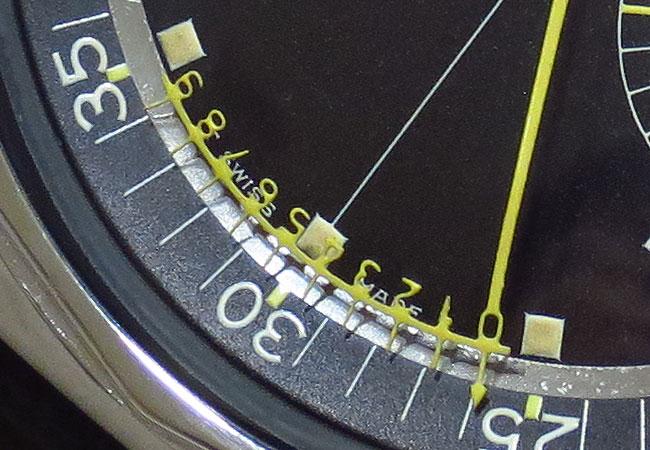

LONGINES浪琴1/10秒計時碼錶,計時秒針末端有0到9的數字,可以用來判讀1/10秒。照片因為不是完全正面的角度,因此看不出秒針末端刻度和面盤周圍的分鐘完全對齊的部分。



OMEGA歐米茄音叉計時碼錶
這款音叉錶是1970年代初期的產物,當時石英錶雖然已經問世,但還沒有完全稱霸,這可以說是過渡期的產品,雖然稱不上是收藏主流,但畢竟是有歷史價值的錶款。最早的音叉腕錶是1960年的BULOVA Accutron,後來瑞士品牌也開始製造,這類錶款並不算少見,但歐米茄的Speedsonic是帶有日期、星期顯示的計時碼錶,這就很少有。

音叉錶是利用音叉震盪的頻率來取代擺輪的頻率,歐米茄這款Speedsonic是300赫茲的頻率,而機械錶高振頻36,000轉的機芯只有10赫茲。可惜音叉機芯的製造成本還是比石英機芯高,而且穩定性略遜一籌。在工藝性比不過機械錶,成本、穩定性比不過石英錶的情況下,音叉錶也就走入歷史了。

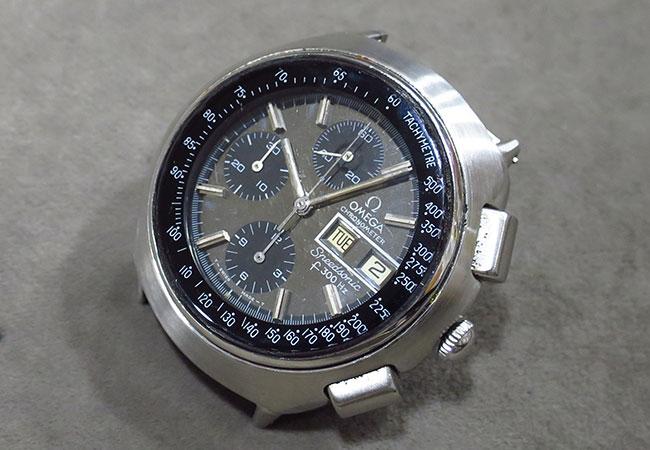

OMEGA歐米茄音叉計時碼錶,很少見。1970年代製。

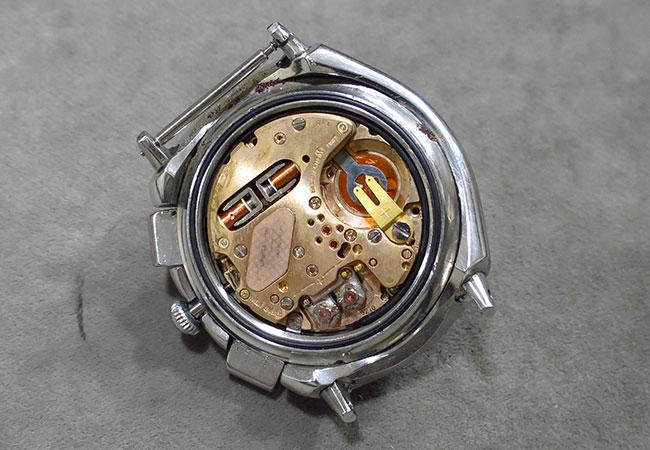

OMEGA歐米茄音叉計時碼錶利用振頻為300赫茲的音叉來計時,雖然不是機械錶,但也取得天文台認證。



LYCEUM計時碼錶
這個品牌大家會比較陌生,話說回來,歷史上的鐘錶品牌非常多,現在還在經營的(包括重生的)只是很小一部分。她的特別之處在於機芯,打開底蓋看到的只是一般手動上鍊的結構,那是因為計時裝置反常道而行地安裝在面盤那一邊。理論上計時組件設在面盤下方可更直接連動指針,可是不便維修,也沒法欣賞到計時機械動作,因此現在的計時碼錶大都把計時裝置設在底蓋這面。

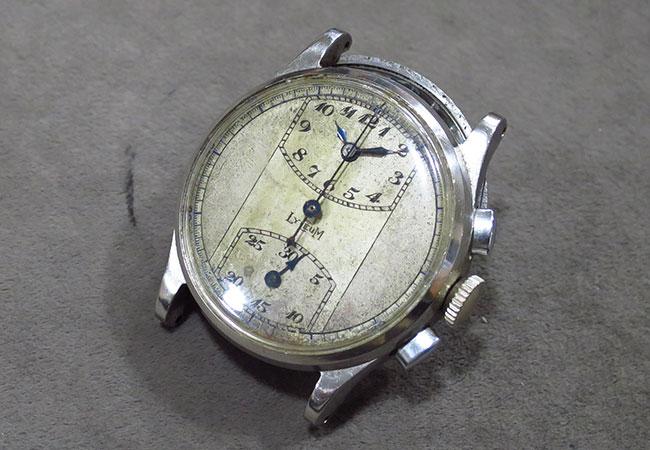

LYCEUM計時碼錶,可做30分鐘累進計時,內裝Venus 140手動機芯。1940年代製。

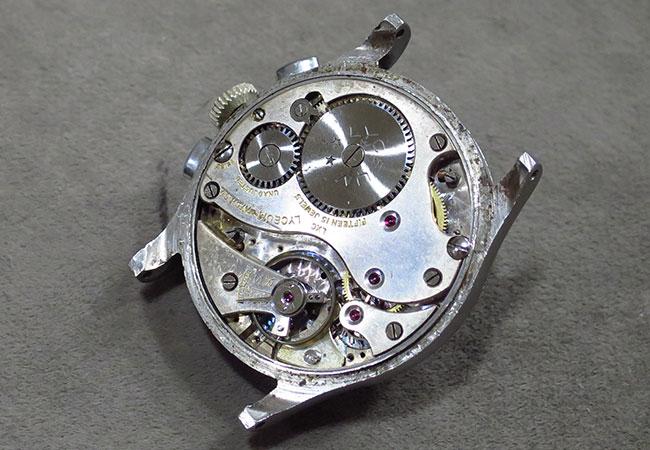

LYCEUM計時碼錶機的特別之處在於計時機械裝置設在面盤那一面,所以打開底蓋看到的與無計時的手動機芯相同。



GRUEN高路雲Chrono-Timer計時碼錶
這款計時碼錶的面盤上共有測速計和脈搏計兩種計時刻度,但特別之處還不在這裡。她所使用的機芯的計時組件很精簡,最稀奇的是導柱輪做在大鋼輪上面,小編還沒見過相同設計的。從圖中還可以看到按把連接一個短推桿,按壓時直接推動導柱輪,簡單可靠。

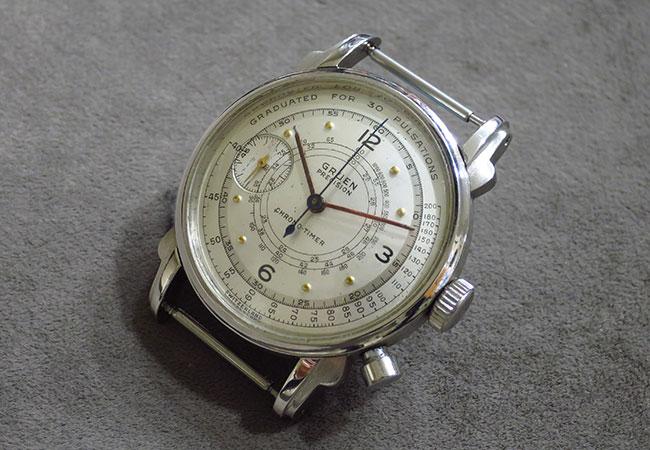

GRUEN高路雲Chrono-Timer計時碼錶,配有測速計和脈搏計刻度,錶耳很漂亮。約1950年製。

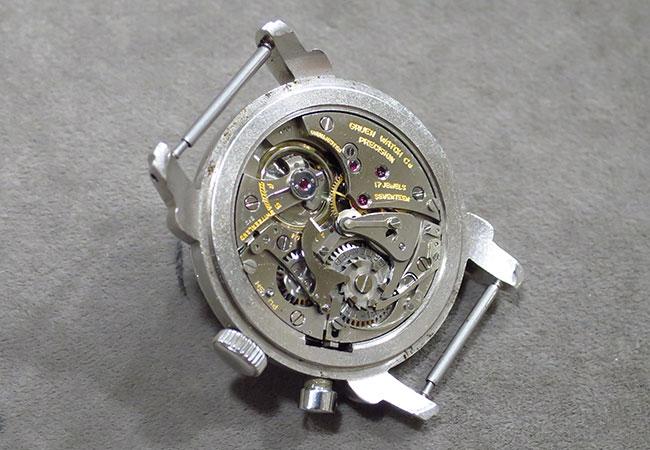

GRUEN高路雲Chrono-Timer計時碼錶使用的自製機芯把倒柱輪做在大鋼輪上面。



LEMANIA拉曼尼亞Tg195計時碼錶
這是為瑞典軍隊製造的軍錶,雖然她有計時碼錶的結構,但嚴格說起來,並不是要做計時使用。一般的計時按把就是負責啟動、歸零的計時工作。但這款錶的按把只用來秒針歸零和停止,啟動則是要靠錶冠!

從外觀看來,這錶就是大三針,在腕錶運作的情況下按壓按把,秒針立刻歸零,擺輪也會停止運作,最特別的是錶冠還會跳出一段,變成調整時間的檔位。當壓回錶冠後,擺輪重新運作,時、分、秒針再度精準計時(走時)。

現代有些德系錶為了精準對時,在拉出錶冠後,不但停秒,而且秒針歸零、分針也會對準刻度。LEMANIA拉曼尼亞Tg195計時碼錶也是停秒、秒針歸零,雖然沒有顧及分針,但用意是相同的。設置按把的目的,是更方便操作,例如戴手套的時候,要拉出錶冠就不太方便啦。

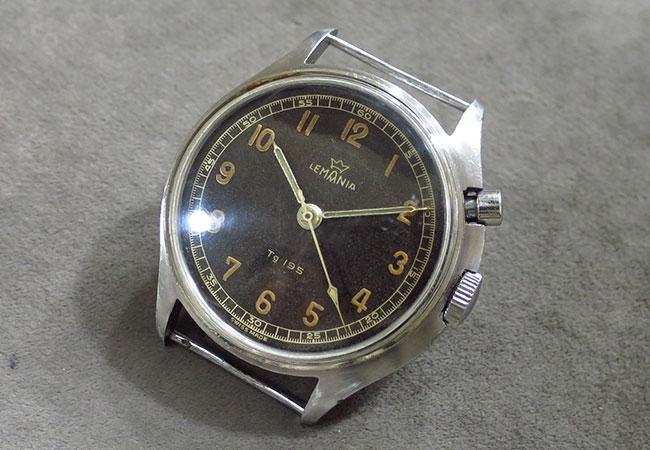

LEMANIA拉曼尼亞Tg195計時碼錶,是瑞典軍錶。約1954年製。

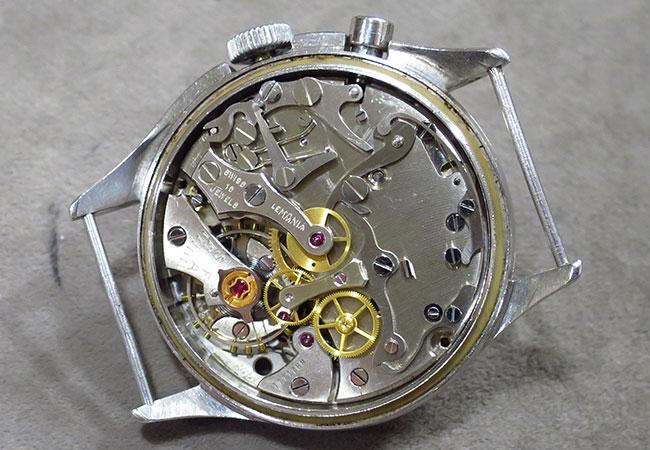

LEMANIA拉曼尼亞Tg195計時碼錶的結構特殊,按把竟然這樣用!



PIEREC計時碼錶
這個錶款的樣式雖然老了一點,配色倒也夠艷麗。更重要的是,裡面的機芯竟然是垂直離合計時裝置的始祖!

計時碼錶已經有百餘年的歷史,水平離合是比較常見的計時裝置,但缺點是在啟動和停止時,計時秒針的定位可能出現誤差,而產生跳格的問題。而垂直離合的結構精密,啟動、停止都很精確,改善了水平離合的缺點,因此成為新一代計時機芯的主流設計。

這款腕錶的現行價格並不高,但從歷史意義來看,是很有收藏價值的。

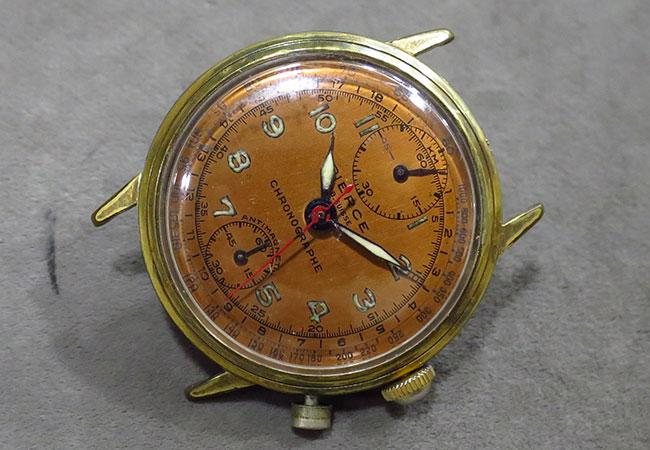

PIEREC計時碼錶,使用60分鐘計時分鐘盤。1940年代製。
PIEREC計時碼錶的Cal.134機芯,看起來雖然不怎麼樣,卻是垂直離合的始祖。



MOVADO摩凡陀計時碼錶
小編覺得這是一個很可惜的品牌,摩凡陀做過許多不錯的作品,甚至幫HERMES愛馬仕生產旅行鬧鐘,只是現在真如錶友取的諢名「莫法度」了。

這款1940年代的計時碼錶的外型,以現代眼光看起來也還不錯,很有復古風味。裡面的機芯採用導柱輪裝置、水平離合結構,各項零組件造型優美。與一般計時碼錶機芯最大的不同在於計時零件多,幾乎連擺輪都要看不見了。零件多,性能未必好,不過看起來是更賞心悅目的。

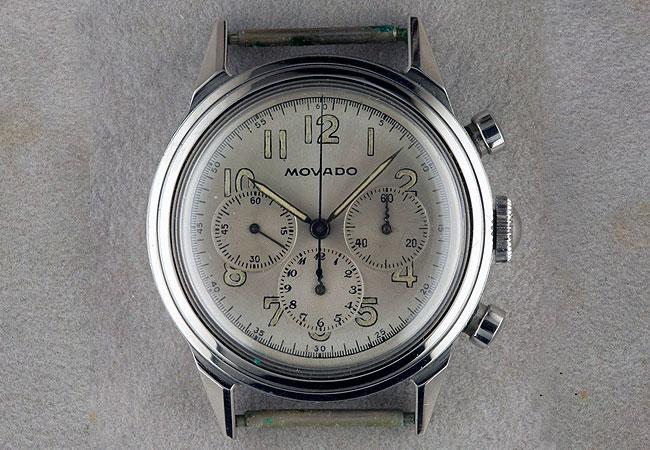

MOVADO摩凡陀計時碼錶,正面看很古典。1940年代製。王進龍攝。

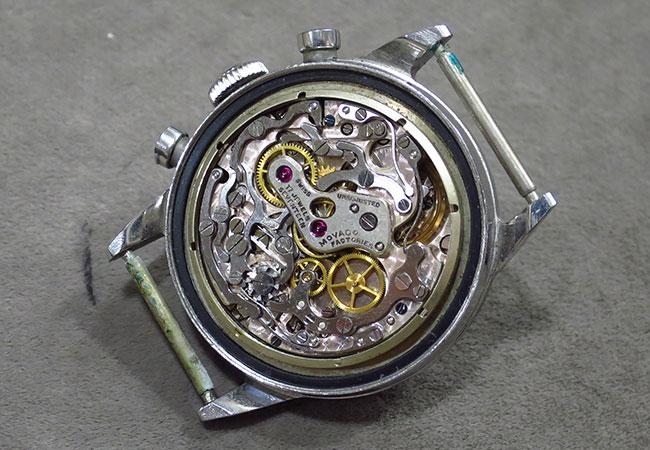

MOVADO摩凡陀計時碼錶的計時結構幾乎蓋滿整個機芯,連擺輪都快看不見了。



BREITLING百年靈Chrono-matic計時碼錶
計時按把和錶冠分別設在錶殼兩側,是Cal.11自動計時機芯的特徵之一。1969年問世的Cal.11是由BREITLING百年靈、BUREN、HAMILTON漢米爾頓、HEUER豪雅、DUPOIS-DUPRAZ等品牌一起開發,用在百年靈上的錶款就叫做Chrono-matic計時碼錶。

不論是這個機芯的正面還是背面,都看不到自動盤,但它確實是貨真價實的自動計時碼錶。微型自動盤設在機芯夾層中間,因此從外面看不出來,是很獨特的設計。

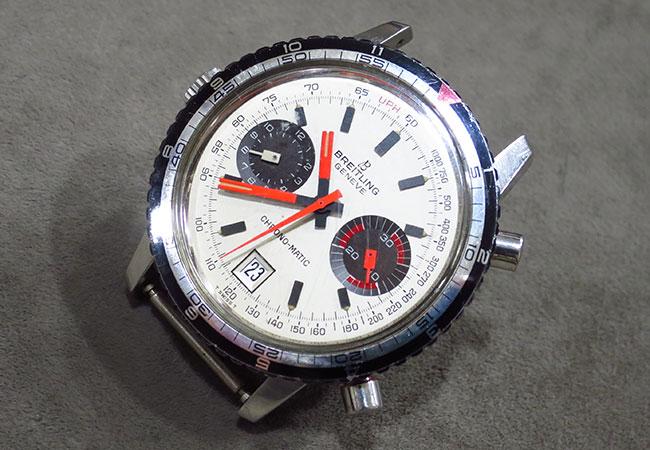

BREITLING百年靈Chrono-matic計時碼錶,對老錶有興趣的應該就不陌生。

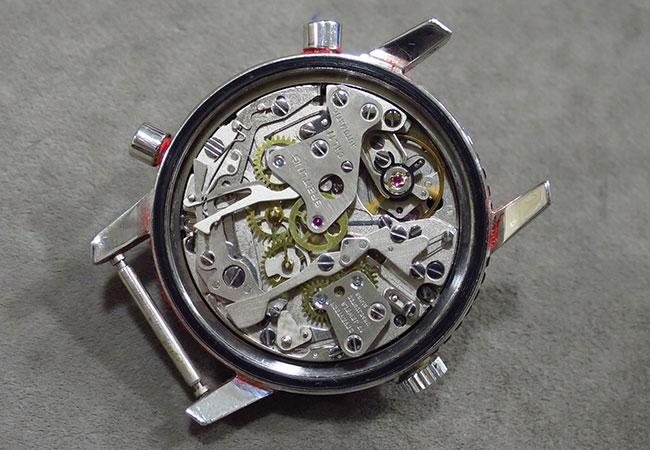

別懷疑,BREITLING百年靈Chrono-matic計時碼錶的這款機芯是自動的。



JACKY ICKX計時碼錶
著名的賽車手JACKY ICKX曾活躍於F1和LeMans勒芒24小時耐久賽,曾經得過6次勒芒冠軍。這款計時碼錶便是以他為名,事實上,CHPOARD蕭邦錶近年也曾出過JACKY ICKX的紀念錶款。

這款JACKY ICKX計時碼錶所用的機芯沒有計時碼錶常見的複雜零件,雖然粗糙,但也反映了在成本考量下,製錶者的巧思。

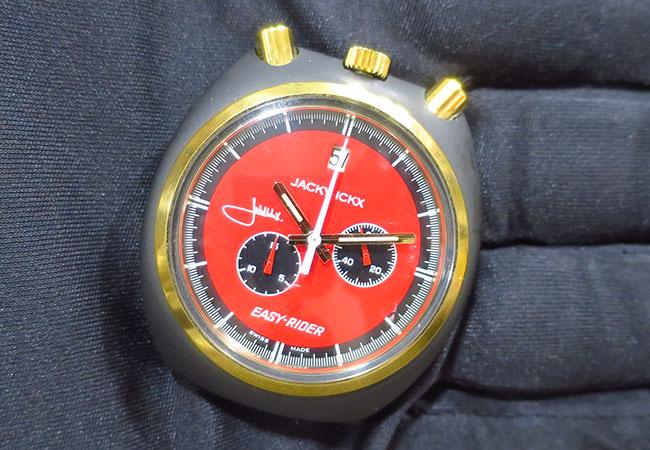

JACKY ICKX計時碼錶,大概是最便宜的機械計時裝置。1970年代製。

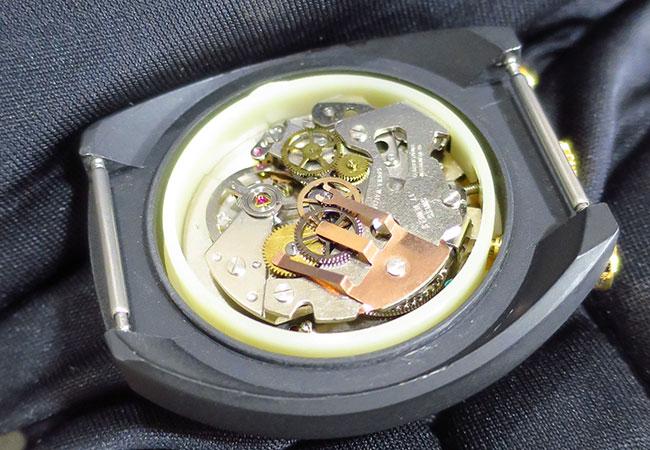

JACKY ICKX計時碼錶的EB8420機芯非常簡化,降低成本是主要訴求。粗糙,卻有新意。

計時腕錶的機械設計其實有很多變化,除了追求漂亮的修飾工藝之外,從機械結構的角度玩玩冷門錶款,也是很令人開心的事情!

另外預告一下,今年(2017)12月份還會舉辦《古董計時懷錶展》,敬請留意!
